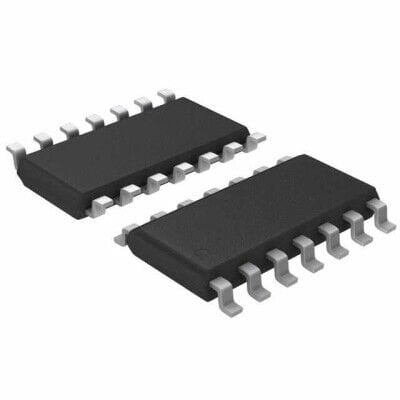

Texas Instruments SN74HCS00DR 14-SOIC NAND Kapı Entegre Devre
SN74HCS00DR
- Üretici
- Texas Instruments
- Kılıf / Paket
- SOIC-14 (14 pin)
Texas Instruments SN74HCS00DR 14-SOIC NAND Kapı Entegre Devre Hakkında
SN74HCS00DR, Texas Instruments üretimi 4 kanallı, 2 girişli NAND kapı entegresidir ve Schmitt tetikleyici giriş özelliğine sahiptir. 2V-6V besleme aralığında çalışır, yüzey montaj 14-SOIC pakettedir. Çalışma sıcaklık aralığı -40°C ile 125°C arasındadır.
SN74HCS00DR IC GATE NAND 4CH 2-INP 14SOIC
| Ürün Kodu | SN74HCS00DR |
| Current - Output High, Low | 7.8mA, 7.8mA |
| Current - Quiescent (Max) | 2 µA |
| Features | Schmitt Trigger Input |
| Logic Level - High | 1.5V ~ 4.2V |
| Logic Level - Low | 1V ~ 3V |
| Logic Type | NAND Gate |
| Max Propagation Delay @ V, Max CL | 12ns @ 6V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | -40°C ~ 125°C |
| Part Status | Active |
| Supplier Device Package | 14-SOIC |
| Voltage - Supply | 2V ~ 6V |
SN74HCS00DR Datasheet dosyasına ulaşmak için tıklayınız.
