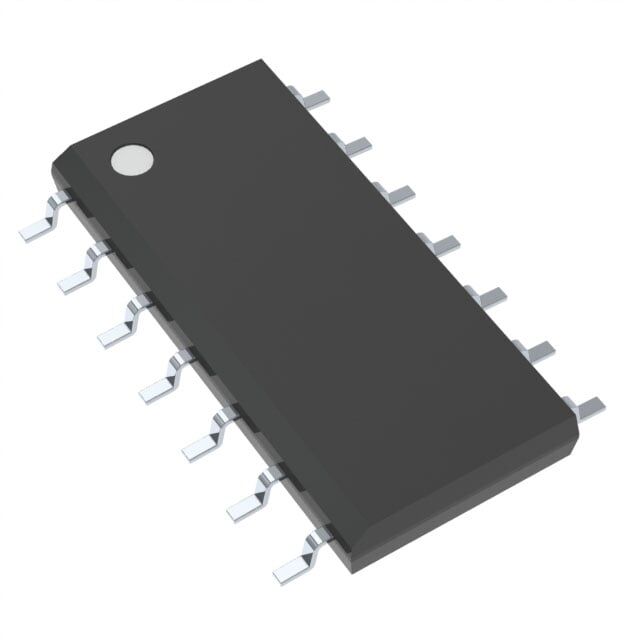

Texas Instruments SN74HC86DR 14-SOIC XOR Kapı Entegre Devre
SN74HC86DR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
Texas Instruments SN74HC86DR 14-SOIC XOR Kapı Entegre Devre Hakkında
SN74HC86DR, Texas Instruments üretimi 14-SOIC kılıfta 4 kanallı, 2 girişli XOR (Exclusive OR) lojik kapı entegresidir. 2V–6V besleme aralığında çalışır ve yüzey montaj (SMD) uygulamalarına uygundur. Çalışma sıcaklık aralığı -40°C ile 85°C arasındadır.
SN74HC86DR IC GATE XOR 4CH 2-INP 14SOIC
| Ürün Kodu | SN74HC86DR |
| Current - Output High, Low | 5.2mA, 5.2mA |
| Current - Quiescent (Max) | 2 µA |
| Features | - |
| Logic Level - High | 1.5V ~ 4.2V |
| Logic Level - Low | 0.5V ~ 1.8V |
| Logic Type | XOR (Exclusive OR) |
| Max Propagation Delay @ V, Max CL | 17ns @ 6V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Supplier Device Package | 14-SOIC |
| Voltage - Supply | 2V ~ 6V |
SN74HC86DR Datasheet dosyasına ulaşmak için tıklayınız.
