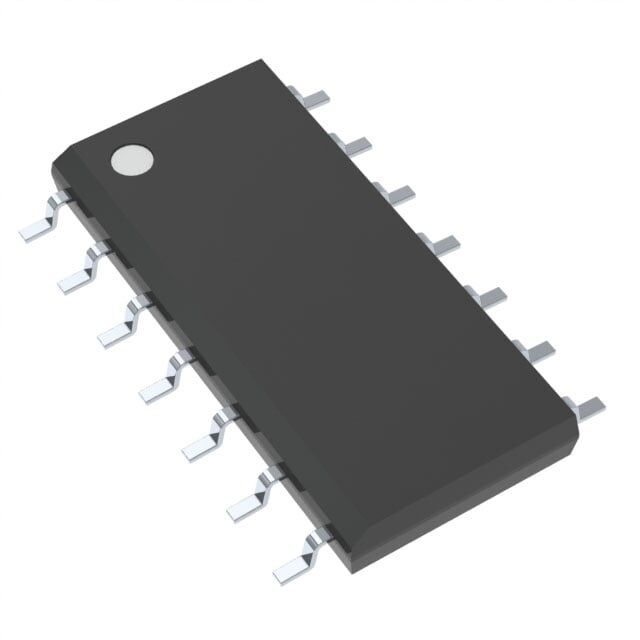

Texas Instruments SN74HC11DR 14-SOIC Entegre Devre
SN74HC11DR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
Texas Instruments SN74HC11DR 14-SOIC Entegre Devre Hakkında
SN74HC11DR, 14-SOIC kılıfta yüzey montajlı 3 adet 3 girişli AND kapısı içeren bir lojik entegredir. 2V–6V besleme aralığında çalışır, tipik yayılma gecikmesi 17ns (@6V, 50pF) değerindedir. Çalışma sıcaklık aralığı -40°C ile +85°C arasındadır.
SN74HC11DR IC GATE AND 3CH 3-INP 14SOIC
| Ürün Kodu | SN74HC11DR |
| Current - Output High, Low | 5.2mA, 5.2mA |
| Current - Quiescent (Max) | 2 µA |
| Features | - |
| Logic Level - High | 1.5V ~ 4.2V |
| Logic Level - Low | 0.5V ~ 1.8V |
| Logic Type | AND Gate |
| Max Propagation Delay @ V, Max CL | 17ns @ 6V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 3 |
| Number of Inputs | 3 |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Supplier Device Package | 14-SOIC |
| Voltage - Supply | 2V ~ 6V |
SN74HC11DR Datasheet dosyasına ulaşmak için tıklayınız.
