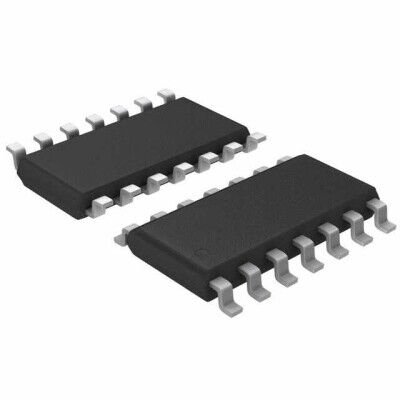

Texas Instruments SN74AC04D 14-SOIC 6'lı İnvertör Entegre Devre
SN74AC04D
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
Texas Instruments SN74AC04D 14-SOIC 6'lı İnvertör Entegre Devre Hakkında
SN74AC04D, Texas Instruments üretimi 6 kanallı invertör (NOT) lojik entegresidir ve 14-SOIC SMD pakettedir. 2V–6V besleme aralığında çalışır, tipik gecikme 7ns (@5V, 50pF) ve çıkış akımı 24mA seviyesindedir. Çalışma sıcaklık aralığı -40°C ile 85°C arasındadır.
SN74AC04D IC INVERTER 6CH 6-INP 14SOIC
| Ürün Kodu | SN74AC04D |
| Current - Output High, Low | 24mA, 24mA |
| Current - Quiescent (Max) | 2 µA |
| Features | - |
| Logic Level - High | 2.1V ~ 3.85V |
| Logic Level - Low | 0.9V ~ 1.65V |
| Logic Type | Inverter |
| Max Propagation Delay @ V, Max CL | 7ns @ 5V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 6 |
| Number of Inputs | 6 |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Supplier Device Package | 14-SOIC |
| Voltage - Supply | 2V ~ 6V |
SN74AC04D Datasheet dosyasına ulaşmak için tıklayınız.
