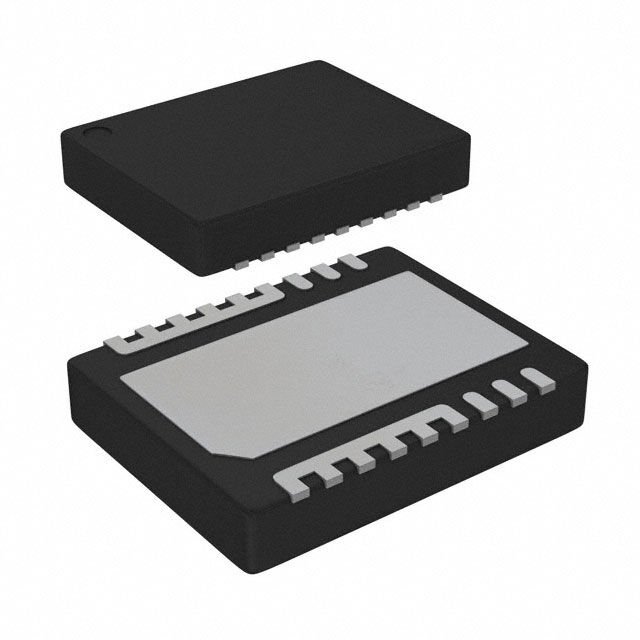

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
Texas Instruments CSD97376Q4M Senkron Buck NexFET Entegre Devre
CSD97376Q4M
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
- Aile / Seri
- CSD97376Q4M
Texas Instruments CSD97376Q4M Senkron Buck NexFET Entegre Devre Hakkında
Texas Instruments CSD97376Q4M, senkron buck dönüştürücüler için PWM arayüzlü yarım köprü güç MOSFET modülüdür. 4.5V–24V yük gerilimi aralığında çalışır; 20A çıkış akımı ve 45A tepe akım desteği sunar. Shoot-through ve UVLO korumaları ile 8-VSON (3.5x4.5) SMD pakettedir.
CSD97376Q4M IC SYNC BUCK NEXFET 8VSON
| Ürün Kodu | CSD97376Q4M |
| Applications | Synchronous Buck Converters |
| Current - Output / Channel | 20A |
| Current - Peak Output | 45A |
| Fault Protection | Shoot-Through, UVLO |
| Features | Bootstrap Circuit |
| Interface | PWM |
| Load Type | Inductive |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | Half Bridge |
| Package / Case | 8-PowerVFDFN |
| Part Status | Active |
| Rds On (Typ) | - |
| Supplier Device Package | 8-VSON (3.5x4.5) |
| Technology | Power MOSFET |
| Voltage - Load | 4.5V ~ 24V |
| Voltage - Supply | 4.5V ~ 5.5V |
CSD97376Q4M Datasheet dosyasına ulaşmak için tıklayınız.
