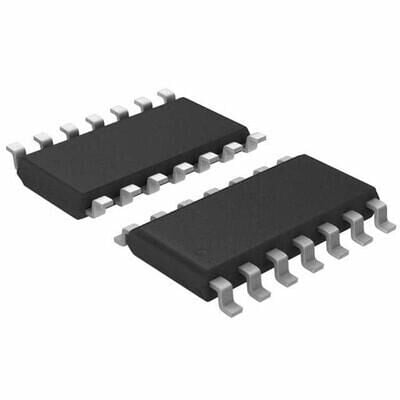

TD350E STMicroelectronics 14-SO High-Side Gate Sürücü Entegre Devre
TD350E
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
TD350E STMicroelectronics 14-SO High-Side Gate Sürücü Entegre Devre Hakkında
TD350E, STMicroelectronics üretimi high-side konfigürasyonda tek kanallı IGBT ve N-kanal MOSFET gate sürücü entegresidir. 12V–26V besleme aralığında çalışır ve tepe çıkış akımı source 1.5A, sink 2.3A değerlerindedir. SMD montaja uygun 14-SO (SOIC-14) pakettedir ve çalışma sıcaklığı -40°C ile 150°C (TJ) aralığındadır.
TD350E IC GATE DRVR IGBT HIGH-SIDE 14SO
| Ürün Kodu | TD350E |
| Channel Type | Single |
| Current - Peak Output (Source, Sink) | 1.5A, 2.3A |
| Driven Configuration | High-Side |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | - |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 4.2V |
| Mounting Type | Surface Mount |
| Number of Drivers | 1 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 130ns, 75ns (Max) |
| Supplier Device Package | 14-SO |
| Voltage - Supply | 12V ~ 26V |
