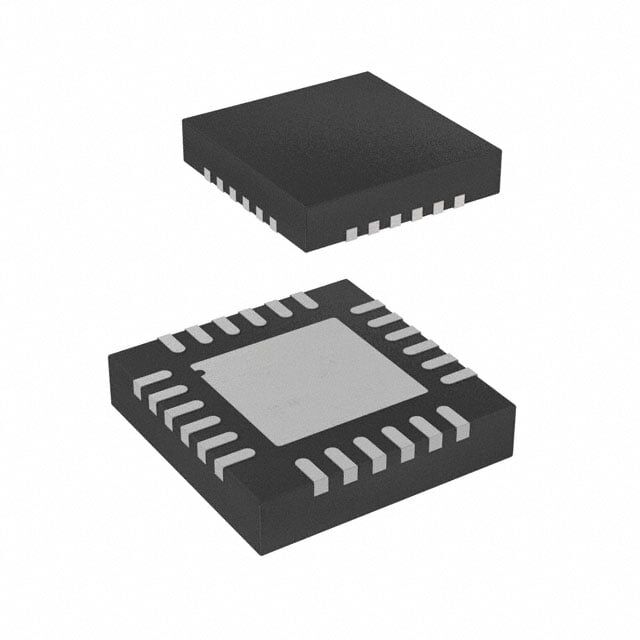

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
STDRIVE101 STMicroelectronics 24-VFQFN (4x4) Entegre Devre
STDRIVE101
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
STDRIVE101 STMicroelectronics 24-VFQFN (4x4) Entegre Devre Hakkında
STDRIVE101, DC motor ve genel amaçlı uygulamalar için yarım köprü (3) çıkış konfigürasyonuna sahip gate driver entegresidir. 9V-20V besleme aralığında çalışır, 580V yük gerilimini destekler ve 430mA tepe çıkış akımı sunar. Aşırı akım, aşırı sıcaklık ve UVLO korumaları içerir; 24-VFQFN Exposed Pad (24-VFQFPN 4x4) SMD pakettedir.
STDRIVE101 GATE DRIVER
| Ürün Kodu | STDRIVE101 |
| Applications | DC Motors, General Purpose |
| Current - Output / Channel | - |
| Current - Peak Output | 430mA |
| Fault Protection | Over Current, Over Temperature, UVLO |
| Features | Bootstrap Circuit |
| Interface | Analog, Logic |
| Load Type | Capacitive and Resistive |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Configuration | Half Bridge (3) |
| Package / Case | 24-VFQFN Exposed Pad |
| Part Status | Active |
| Rds On (Typ) | 35Ohm |
| Supplier Device Package | 24-VFQFPN (4x4) |
| Technology | Power MOSFET, IGBT |
| Voltage - Load | 580V |
| Voltage - Supply | 9V ~ 20V |
