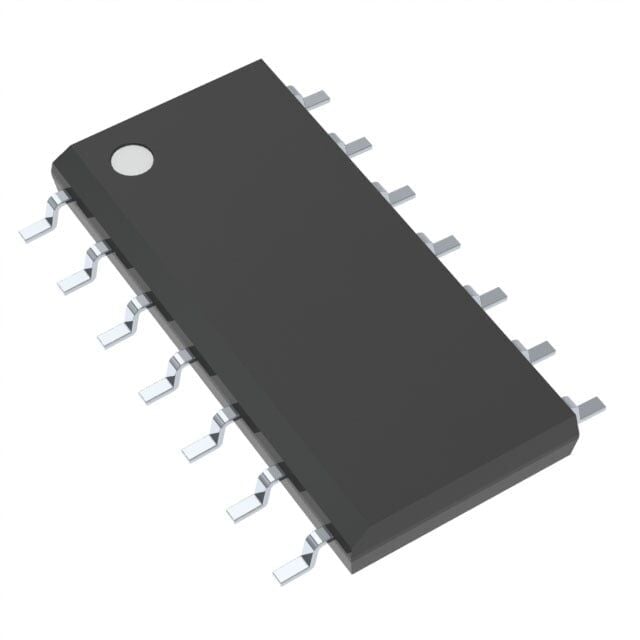

SN74LS21DR Texas Instruments 14-SOIC 2x4 Giriş AND Entegre Devre
SN74LS21DR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74LS21DR Texas Instruments 14-SOIC 2x4 Giriş AND Entegre Devre Hakkında
SN74LS21DR, Texas Instruments üretimi 14-SOIC kılıfta, 2 devreli 4 girişli AND kapısı entegresidir. 4.75V–5.25V besleme aralığında çalışır ve yüzey montaj (SMD) uygulamalarına uygundur. Tipik yayılma gecikmesi 20ns @ 5V, 15pF değerindedir.
SN74LS21DR IC GATE AND 2CH 4-INP 14SOIC
| Ürün Kodu | SN74LS21DR |
| Current - Output High, Low | 400µA, 8mA |
| Current - Quiescent (Max) | - |
| Features | - |
| Logic Level - High | 2V |
| Logic Level - Low | 0.8V |
| Logic Type | AND Gate |
| Max Propagation Delay @ V, Max CL | 20ns @ 5V, 15pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 2 |
| Number of Inputs | 4 |
| Operating Temperature | 0°C ~ 70°C |
| Part Status | Active |
| Supplier Device Package | 14-SOIC |
| Voltage - Supply | 4.75V ~ 5.25V |
SN74LS21DR Datasheet dosyasına ulaşmak için tıklayınız.
