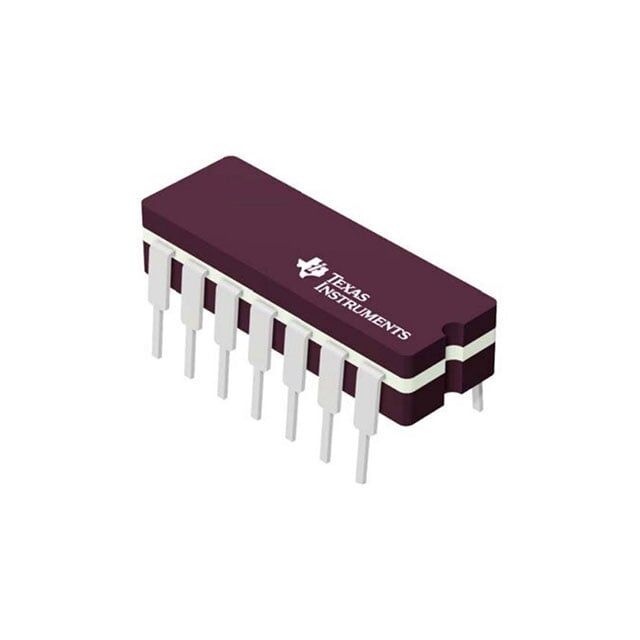

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
SN74LS11N Texas Instruments 14-PDIP 3x 3 Girişli AND Entegre Devre
SN74LS11N
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74LS11N Texas Instruments 14-PDIP 3x 3 Girişli AND Entegre Devre Hakkında
SN74LS11N, Texas Instruments üretimi 14-PDIP (DIP-14) kılıfta, 3 adet 3 girişli AND kapısı içeren lojik entegredir. 4.75V–5.25V besleme aralığında çalışır ve tipik gecikme değeri 20ns @ 5V, 15pF olarak belirtilmiştir. Through-hole montaj tipine uygundur ve çalışma sıcaklık aralığı 0°C ile 70°C arasındadır.
SN74LS11N IC GATE AND 3CH 3-INP 14DIP
| Ürün Kodu | SN74LS11N |
| Current - Output High, Low | 400µA, 8mA |
| Current - Quiescent (Max) | 3.6 mA |
| Features | - |
| Logic Level - High | 2V |
| Logic Level - Low | 0.8V |
| Logic Type | AND Gate |
| Max Propagation Delay @ V, Max CL | 20ns @ 5V, 15pF |
| Mounting Type | Through Hole |
| Number of Circuits | 3 |
| Number of Inputs | 3 |
| Operating Temperature | 0°C ~ 70°C |
| Part Status | Active |
| Supplier Device Package | 14-PDIP |
| Voltage - Supply | 4.75V ~ 5.25V |
SN74LS11N Datasheet dosyasına ulaşmak için tıklayınız.
