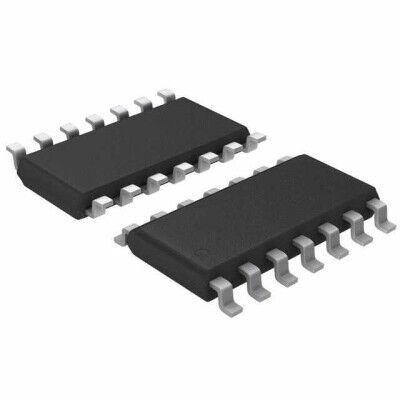

SN74HCS11DR Texas Instruments 14-SOIC 3x3 Giriş AND Entegre Devre
SN74HCS11DR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74HCS11DR Texas Instruments 14-SOIC 3x3 Giriş AND Entegre Devre Hakkında
SN74HCS11DR, Texas Instruments üretimi 14-SOIC kılıfta, 3 devreli ve her devresi 3 girişli AND kapısı entegresidir. 2V–6V besleme aralığında çalışır, Schmitt trigger giriş özelliğine sahiptir. Yüzey montaj (SMD) uygulamaları için uygundur ve çalışma sıcaklığı -40°C ile 125°C arasındadır.
SN74HCS11DR IC GATE AND 3CH 3IN 14SOIC
| Ürün Kodu | SN74HCS11DR |
| Current - Output High, Low | 7.8mA, 7.8mA |
| Current - Quiescent (Max) | 2 µA |
| Features | Schmitt Trigger Input |
| Logic Level - High | 1.5V ~ 4.2V |
| Logic Level - Low | 1V ~ 3V |
| Logic Type | AND Gate |
| Max Propagation Delay @ V, Max CL | 16ns @ 6V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 3 |
| Number of Inputs | 3 |
| Operating Temperature | -40°C ~ 125°C |
| Part Status | Active |
| Supplier Device Package | 14-SOIC |
| Voltage - Supply | 2V ~ 6V |
SN74HCS11DR Datasheet dosyasına ulaşmak için tıklayınız.
