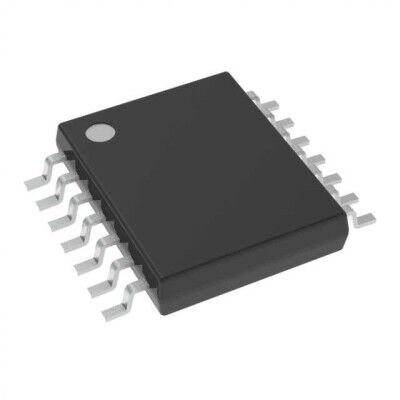

SN74HCS00PWR Texas Instruments 4x 2 Girişli NAND 14-TSSOP Entegre Devre
SN74HCS00PWR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74HCS00PWR Texas Instruments 4x 2 Girişli NAND 14-TSSOP Entegre Devre Hakkında
SN74HCS00PWR, Texas Instruments üretimi 4 kanallı, 2 girişli NAND kapı entegresidir ve Schmitt tetikleyici giriş özelliğine sahiptir. 2V–6V besleme aralığında çalışır, tipik gecikme 12ns (@6V, 50pF) değerindedir. SMD montaja uygun 14-TSSOP kılıftadır ve çalışma sıcaklığı -40°C ile 125°C arasındadır.
SN74HCS00PWR IC GATE NAND 4CH 2-INP 14TSSOP
| Ürün Kodu | SN74HCS00PWR |
| Current - Output High, Low | 7.8mA, 7.8mA |
| Current - Quiescent (Max) | 2 µA |
| Features | Schmitt Trigger Input |
| Logic Level - High | 1.5V ~ 4.2V |
| Logic Level - Low | 1V ~ 3V |
| Logic Type | NAND Gate |
| Max Propagation Delay @ V, Max CL | 12ns @ 6V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Part Status | Active |
| Supplier Device Package | 14-TSSOP |
| Voltage - Supply | 2V ~ 6V |
SN74HCS00PWR Datasheet dosyasına ulaşmak için tıklayınız.
