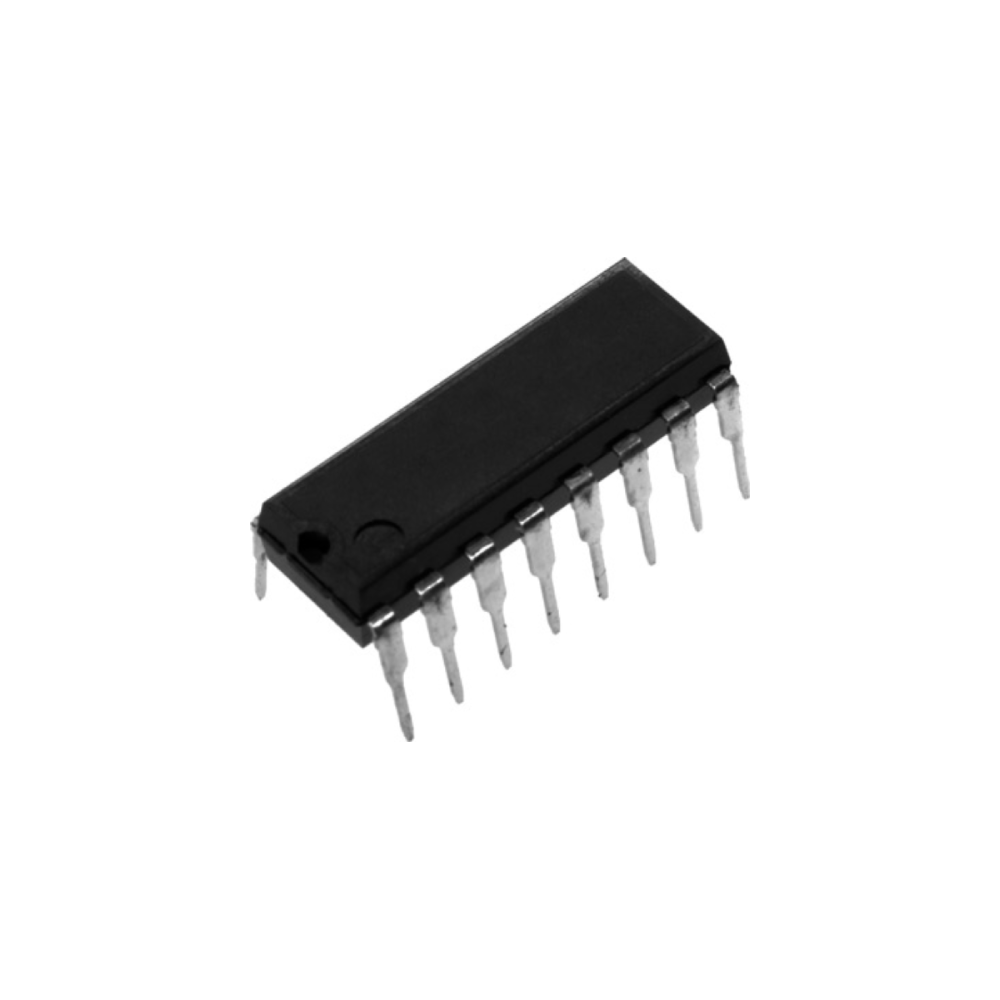

SN74HC165N 8-Bit Paralel Shift Register DIP-16 Lojik Entegre Devre
FE49368
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74HC165N 8-Bit Paralel Shift Register DIP-16 Lojik Entegre Devre Hakkında
SN74HC165N, 8-bit paralel yüklemeli kaydırma yazmacı (parallel-load shift register) entegresidir. A–H girişlerinden 8 bit veri, SH/LD pini LOW seviyeye çekildiğinde paralel olarak yüklenir; ardından SH/LD HIGH iken CLK yükselen kenarında veri, QH seri çıkışına doğru kaydırılır.
Seri zincirleme uygulamalar için SER seri veri girişi bulunur; kaydırma sırasında SER üzerinden gelen bit ilk kademeye alınır ve içerik her clock ile QH yönüne ilerler. Ayrıca CLK INH pini ile clocklama engellenebilir; bu sayede istenmeyen kaydırmalar kontrol altına alınır. Entegre, QH yanında tamamlayıcı seri çıkış da sunar (QH/QH̅).
SN74HC165N sürümü PDIP-16 pakettir ve 2V–6V besleme aralığında çalışır. Tipik kullanım alanları: GPIO genişletme, tuş takımı/anahtar okuma, paralel sensör/konnektör verisini SPI-benzeri hatla mikrokontrolcüye taşıma ve çoklu 165 zinciri ile giriş sayısını artırmadır.
| Ürün Kodu | SN74HC165N |
| Fonksiyon | 8-Bit Paralel Yüklemeli Kaydırma Yazmacı (Parallel-Load Shift Register) |
| Veri Dönüşümü | Paralel → Seri (PISO) |
| Paralel Girişler | A, B, C, D, E, F, G, H (8 adet) |
| Seri Giriş | SER |
| Seri Çıkışlar | QH ve QH̅ (tamamlayıcı) |
| Yükleme Kontrolü | SH/LD (LOW: paralel yükle, HIGH: kaydır) |
| Clock Kontrolü | CLK (yükselen kenarda kaydırma), CLK INH (clock inhibit) |
| Besleme Voltajı (VCC) | 2 V – 6 V |
| Çıkış Sürme | 5 V’de ±4 mA tipik sürme kabiliyeti |
| Besleme Akımı (ICC) | Maks. 80 µA (datasheet özellik notu) |
| Gecikme (tpd) | Tipik ~13 ns (özellik notu) |
| Çalışma Sıcaklığı | -40 °C ~ +125 °C |
| Paket / Pin | PDIP-16 (N) |
