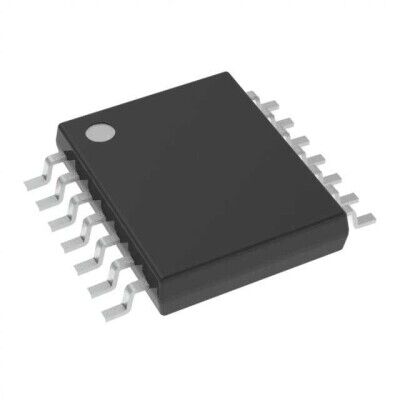

SN74HC03PWR Texas Instruments 14-TSSOP NAND Kapı Entegre Devre
SN74HC03PWR
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74HC03PWR Texas Instruments 14-TSSOP NAND Kapı Entegre Devre Hakkında
SN74HC03PWR, Texas Instruments üretimi 14-TSSOP kılıfta 4 kanallı, 2 girişli open-drain çıkışlı NAND kapı entegresidir. 2V–6V besleme aralığında çalışır ve -40°C ile 85°C arasında kullanılabilir.
SN74HC03PWR IC GATE NAND OD 4CH 2-IN 14TSSOP
| Ürün Kodu | SN74HC03PWR |
| Current - Output High, Low | -, 5.2mA |
| Current - Quiescent (Max) | 2 µA |
| Features | Open Drain |
| Logic Level - High | 1.5V ~ 4.2V |
| Logic Level - Low | 0.5V ~ 1.8V |
| Logic Type | NAND Gate |
| Max Propagation Delay @ V, Max CL | 23ns @ 6V, 50pF |
| Mounting Type | Surface Mount |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Supplier Device Package | 14-TSSOP |
| Voltage - Supply | 2V ~ 6V |
SN74HC03PWR Datasheet dosyasına ulaşmak için tıklayınız.
