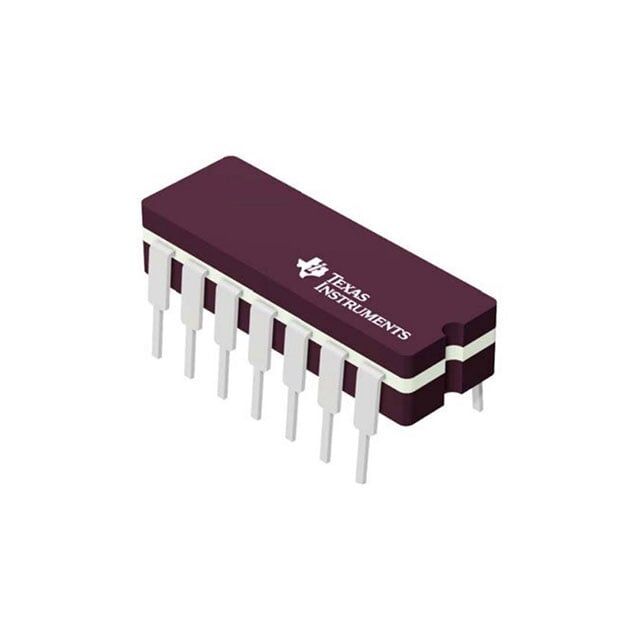

SN74F30N 14-PDIP 8 Girişli NAND Kapı Entegre Devre
SN74F30N
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74F30N 14-PDIP 8 Girişli NAND Kapı Entegre Devre Hakkında
Texas Instruments SN74F30N, 8 girişli tek kanallı NAND kapı lojik entegresidir. 4.5V–5.5V besleme aralığında çalışır ve 14-PDIP (DIP-14) through-hole kılıftadır. Tipik yayılma gecikmesi 5ns (@5V, 50pF) ve çalışma sıcaklığı 0°C ile 70°C arasındadır.
SN74F30N IC GATE NAND 1CH 8-INP 14DIP
| Ürün Kodu | SN74F30N |
| Current - Output High, Low | 1mA, 20mA |
| Current - Quiescent (Max) | 1.5 mA |
| Features | - |
| Logic Level - High | 2V |
| Logic Level - Low | 0.8V |
| Logic Type | NAND Gate |
| Max Propagation Delay @ V, Max CL | 5ns @ 5V, 50pF |
| Mounting Type | Through Hole |
| Number of Circuits | 1 |
| Number of Inputs | 8 |
| Operating Temperature | 0°C ~ 70°C |
| Part Status | Active |
| Supplier Device Package | 14-PDIP |
| Voltage - Supply | 4.5V ~ 5.5V |
SN74F30N Datasheet dosyasına ulaşmak için tıklayınız.
