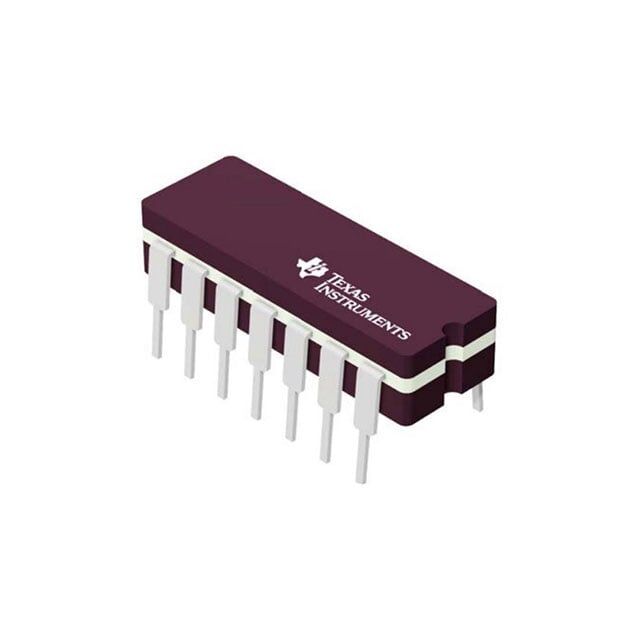

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
SN74ACT00N Texas Instruments 14-PDIP NAND Kapı Entegre Devre
SN74ACT00N
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
SN74ACT00N Texas Instruments 14-PDIP NAND Kapı Entegre Devre Hakkında
SN74ACT00N, Texas Instruments üretimi 4 adet 2 girişli NAND kapı içeren lojik entegredir. 4.5V–5.5V besleme aralığında çalışır, 14-PDIP (DIP-14) kılıfta ve through-hole montaja uygundur. Tipik gecikme 9 ns (@5V, 50pF) ve çalışma sıcaklığı -40°C ile 85°C arasındadır.
SN74ACT00N IC GATE NAND 4CH 2-INP 14DIP
| Ürün Kodu | SN74ACT00N |
| Current - Output High, Low | 24mA, 24mA |
| Current - Quiescent (Max) | 2 µA |
| Features | - |
| Logic Level - High | 2V |
| Logic Level - Low | 0.8V |
| Logic Type | NAND Gate |
| Max Propagation Delay @ V, Max CL | 9ns @ 5V, 50pF |
| Mounting Type | Through Hole |
| Number of Circuits | 4 |
| Number of Inputs | 2 |
| Operating Temperature | -40°C ~ 85°C |
| Part Status | Active |
| Supplier Device Package | 14-PDIP |
| Voltage - Supply | 4.5V ~ 5.5V |
SN74ACT00N Datasheet dosyasına ulaşmak için tıklayınız.
