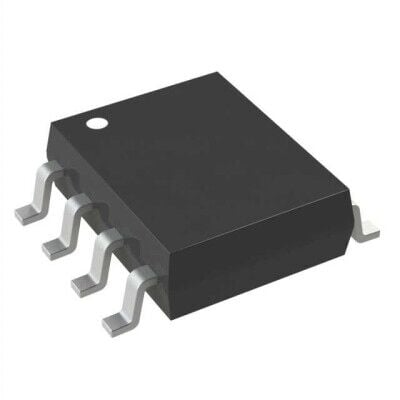

Rohm BV1HB045EFJ-CE2 21A High Side Güç Anahtarı Entegre Devre
BV1HB045EFJ-CE2
- Üretici
- ROHM Semiconductor
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- BV1HB045EFJ
Rohm BV1HB045EFJ-CE2 21A High Side Güç Anahtarı Entegre Devre Hakkında
Rohm Semiconductor BV1HB045EFJ-CE2, 6V-28V aralığında çalışan 1 çıkışlı high-side N-kanal güç anahtarı/sürücüdür. Maksimum 21A çıkış akımı ve tipik 45mOhm Rds(on) değerine sahiptir. Akım sınırlama (ayarlanabilir), açık yük algılama, aşırı sıcaklık, kısa devre ve UVLO korumaları içerir; 8-HTSOP-J (8-SOIC EP) SMD kılıftadır.
BV1HB045EFJ-CE2 8-SOIC (0.154", 3.90mm Width) Exposed Pad kılıfta üretilmiştir. Power Switch/Driver 1:1 N-Channel 21A 8-HTSOP-J
| Ürün Kodu | BV1HB045EFJ-CE2 |
| Switch Type | General Purpose |
| Number of Outputs | 1 |
| Ratio - Input:Output | 1:1 |
| Output Configuration | High Side |
| Output Type | N-Channel |
| Interface | On/Off |
| Voltage - Load | 6V ~ 28V |
| Voltage - Supply (Vcc/Vdd) | 6V ~ 28V |
| Current - Output (Max) | 21A |
| Rds On (Typ) | 45mOhm |
| Input Type | Non-Inverting |
| Features | Slew Rate Controlled |
| Fault Protection | Current Limiting (Adjustable), Open Load Detect, Over Temperature, Short Circuit, UVLO |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Grade | Automotive |
| Qualification | AEC-Q100 |
| Mounting Type | Surface Mount |
| Supplier Device Package | 8-HTSOP-J |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) Exposed Pad |
