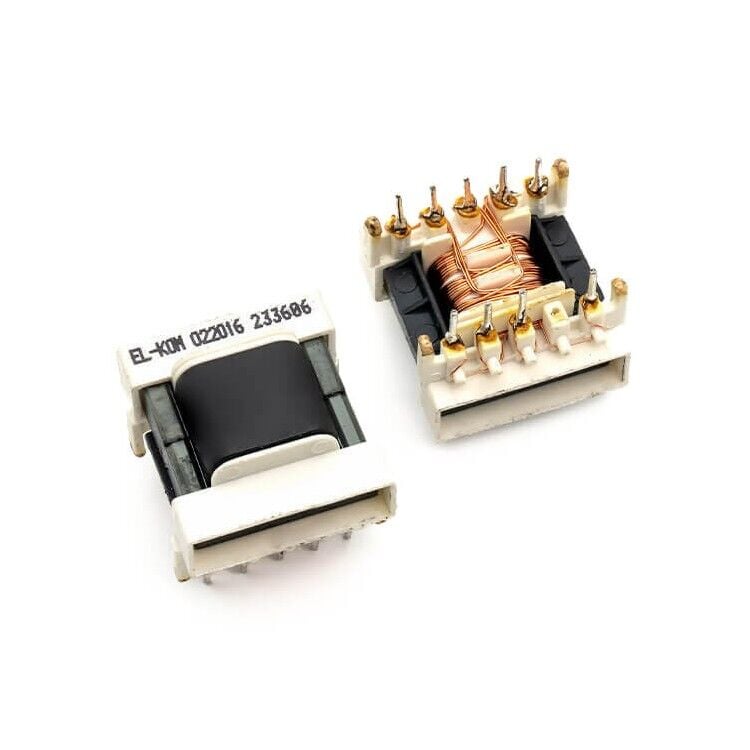

RN022016 EF20 SMPS Flyback Trafosu – 7.6V / 20V, 20W

RN022016 EF20 SMPS Trafosu, 170–270VAC geniş giriş aralığında çalışan flyback tipi anahtarlamalı güç kaynakları için geliştirilmiştir. Yüksek izolasyon seviyesi, düşük kaçak endüktansı ve kararlı çalışma karakteristiği sayesinde endüstriyel ve telekom altyapı uygulamalarında güvenle kullanılabilir.

Trafo üzerinde biri 7.6V, diğeri 20V olmak üzere iki ayrı sekonder çıkış bulunur. Ayrıca SMPS kontrol entegresinin beslenmesi için bir yardımcı (aux) sargı içerir. Bu yapı, geri besleme devresinin stabil çalışmasına ve çıkış voltajlarının kararlı şekilde regüle edilmesine katkı sağlar.

EF20 ferrit çekirdek ve hava aralıklı tasarım, flyback topolojisine uygun enerji depolama yapısı sunar. 3000VAC izolasyon dayanımı, primer ve sekonder taraflar arasında yüksek güvenlik sağlar. 40–100kHz anahtarlama frekanslarında, 20W’a kadar güç gerektiren SMPS tasarımlarında kullanılabilir.

RN022016, teknik verileri net, profesyonel SMPS projeleri için uygun bir trafodur.

Kısa Teknik Özet

• Trafo Tipi: Flyback SMPS Trafosu

• Gövde Tipi: EF20 (hava aralıklı)

• Giriş Voltajı: 170–270 VAC

• Çıkış Voltajları:

  • 7.6V

  • 20V

• Maksimum Güç: 20W

• Anahtarlama Frekansı: 40–100 kHz

• İzolasyon Dayanımı: 3000 VAC

• Uygulama Alanı: Endüstriyel ve telekom SMPS sistemleri
