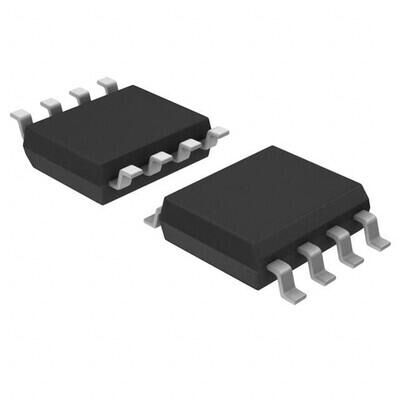

Renesas EL7104CSZ-T7 Low-Side Gate Driver 8-SOIC Entegre Devre
EL7104CSZ-T7
- Üretici
- Renesas Electronics
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- EL7104
Renesas EL7104CSZ-T7 Low-Side Gate Driver 8-SOIC Entegre Devre Hakkında
Renesas EL7104CSZ-T7, low-side MOSFET gate sürücü entegresidir ve non-inverting giriş yapısına sahiptir. 4.5V-16V besleme aralığında çalışır, 4A tepe kaynak/sink çıkış akımı sunar. 8-SOIC SMD kılıfta, -40°C ile 125°C çalışma sıcaklığı aralığına uygundur.
EL7104CSZ-T7 8-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Low-Side Gate Driver IC Non-Inverting 8-SOIC
| Ürün Kodu | EL7104CSZ-T7 |
| Packaging | Cut Tape (CT) |
| Package / Case | 8-SOIC (0.154", 3.90mm Width) |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Voltage - Supply | 4.5V ~ 16V |
| Input Type | Non-Inverting |
| Supplier Device Package | 8-SOIC |
| Rise / Fall Time (Typ) | 7.5ns, 10ns |
| Channel Type | Single |
| Driven Configuration | Low-Side |
| Number of Drivers | 1 |
| Gate Type | N-Channel, P-Channel MOSFET |
| Logic Voltage - VIL, VIH | 0.8V, 2.4V |
| Current - Peak Output (Source, Sink) | 4A, 4A |
EL7104CSZ-T7 Datasheet dosyasına ulaşmak için tıklayınız.
