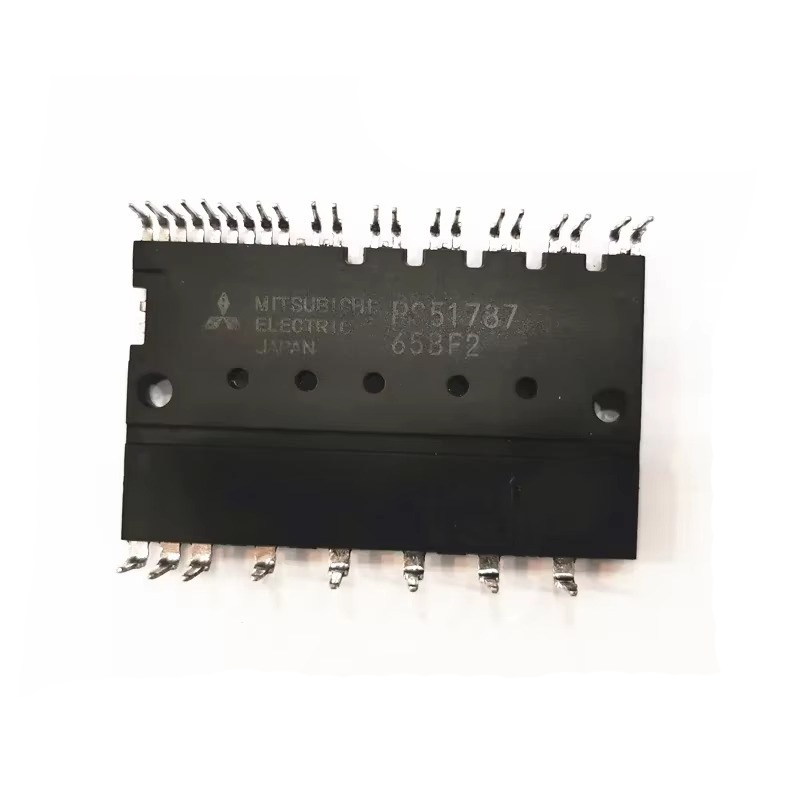

PS51787 PFC IGBT Modül 600V 20A IGBT Modül Hakkında
PS51787 Powerex Intellimod™ DIPPFC Modülü, 600V gerilim dayanımı ve 20A RMS akım kapasitesi ile tasarlanmış akıllı güç faktörü düzeltme (PFC) modülüdür. Ultra kompakt Dual-In-Line Intelligent Power Factor Correction (DIPPFC™) yapısı sayesinde güç anahtarlama elemanları, sürücüler ve koruma devreleri tek pakette entegre edilmiştir.
| Teknik Özellik | Değer |
|---|---|
| Model | PS51787 |
| Üretici | Powerex (Intellimod™) |
| Tip | DIPPFC™ Intelligent PFC Modülü |
| IGBT Gerilimi (VCES) | 600 V |
| Nominal Giriş Akımı | 20 Arms |
| %125 Yük Akımı | 25 Arms (Non-repetitive) |
| Çıkış Gerilimi (VO) | 450 V (Surge 500V) |
| Besleme Gerilimi (VD) | 15 V (13.5–16.5V) |
| PWM Frekansı | ≤20 kHz |
| VCE(sat) | Typ. 1.9 V (@30A) |
| Switching Süresi (ton/toff) | 0.25µs / 0.40µs (Typ.) |
| Junction Sıcaklığı | -20°C ~ +150°C |
| Kasa Sıcaklığı | -20°C ~ +100°C |
| İzolasyon Dayanımı | 2500 Vrms |
| Ağırlık | 21 g |
