Görseller temsilidir, tam özellikler için datasheet'e bakınız.

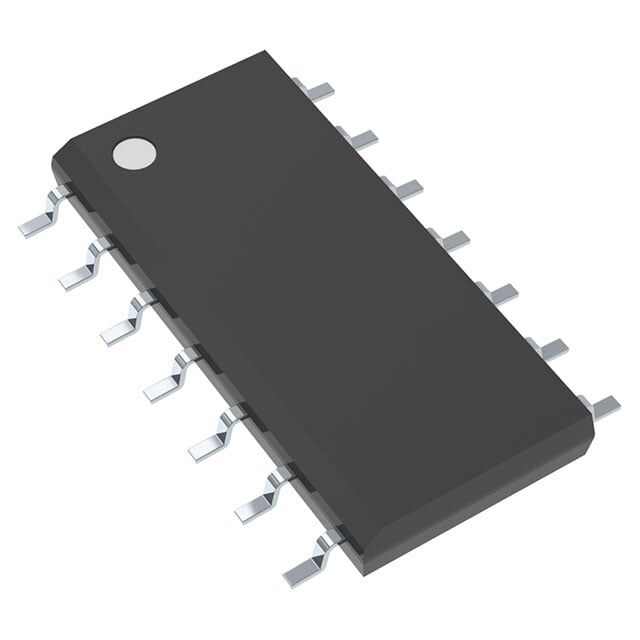

onsemi UC3844BDR2G 14-SOIC PWM Kontrolcü Entegre Devre
UC3844BDR2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi UC3844BDR2G 14-SOIC PWM Kontrolcü Entegre Devre Hakkında
UC3844BDR2G, onsemi üretimi PWM regülatör kontrolcü entegre devredir ve 14-SOIC SMD pakettedir. 10V-36V besleme aralığında çalışır, 1 çıkışlıdır ve anahtarlama frekansı 500kHz'e kadar destekler. Boost ve flyback topolojilerinde, step-up ve step-up/step-down uygulamalarında kullanılabilir.
UC3844BDR2G IC REG CTRLR PWM CM 14-SOIC
| Ürün Kodu | UC3844BDR2G |
| Clock Sync | No |
| Control Features | Frequency Control |
| Duty Cycle (Max) | 48% |
| Frequency - Switching | Up to 500kHz |
| Function | Step-Up, Step-Up/Step-Down |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Output Configuration | Positive, Isolation Capable |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 14-SOIC |
| Synchronous Rectifier | No |
| Topology | Boost, Flyback |
| Voltage - Supply (Vcc/Vdd) | 10V ~ 36V |
UC3844BDR2G Datasheet dosyasına ulaşmak için tıklayınız.
