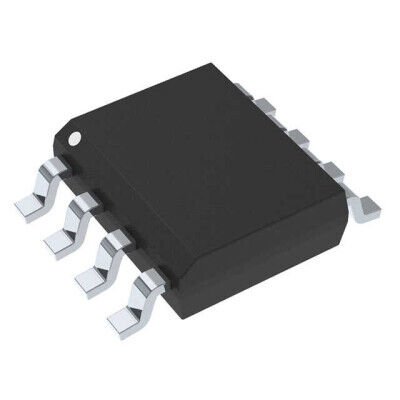

onsemi UC3844BD1R2G 8-SOIC PWM Kontrol Entegre Devre
UC3844BD1R2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi UC3844BD1R2G 8-SOIC PWM Kontrol Entegre Devre Hakkında
UC3844BD1R2G, onsemi üretimi PWM regülatör kontrol entegresidir ve 8-SOIC SMD pakettedir. 10V-36V besleme aralığında çalışır, 500kHz'e kadar anahtarlama frekansını destekler. Boost ve flyback topolojilerinde, tek çıkışlı uygulamalar için uygundur.
UC3844BD1R2G IC REG CTRLR PWM CM 8-SOIC
| Ürün Kodu | UC3844BD1R2G |
| Clock Sync | No |
| Control Features | Frequency Control |
| Duty Cycle (Max) | 48% |
| Frequency - Switching | Up to 500kHz |
| Function | Step-Up, Step-Up/Step-Down |
| Mounting Type | Surface Mount |
| Number of Outputs | 1 |
| Operating Temperature | 0°C ~ 70°C (TA) |
| Output Configuration | Positive, Isolation Capable |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 8-SOIC |
| Synchronous Rectifier | No |
| Topology | Boost, Flyback |
| Voltage - Supply (Vcc/Vdd) | 10V ~ 36V |
UC3844BD1R2G Datasheet dosyasına ulaşmak için tıklayınız.
