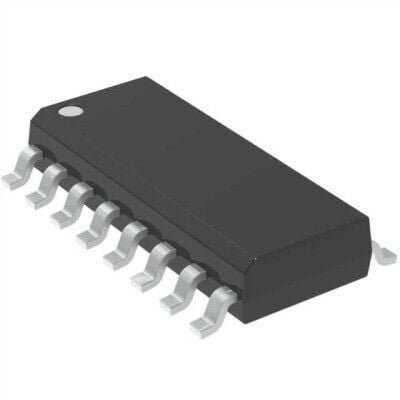

onsemi TL494BDR2G 16-SOIC PWM Kontrol Entegre Devre
TL494BDR2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi TL494BDR2G 16-SOIC PWM Kontrol Entegre Devre Hakkında
TL494BDR2G, buck ve push-pull topolojilerini destekleyen PWM regülatör kontrol entegresidir. 7V-40V besleme aralığında çalışır, 2 çıkışlı transistor sürücü yapısına sahiptir ve anahtarlama frekansı 200kHz'e kadar çıkabilir. SMD montaj için 16-SOIC kılıftadır ve -40°C ile 125°C aralığında çalışır.
TL494BDR2G IC REG CTRLR BCK/PSH-PULL 16SOIC
| Ürün Kodu | TL494BDR2G |
| Clock Sync | No |
| Control Features | Dead Time Control, Frequency Control |
| Duty Cycle (Max) | 48% |
| Frequency - Switching | 200kHz |
| Function | Step-Down, Step-Up/Step-Down |
| Mounting Type | Surface Mount |
| Number of Outputs | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Configuration | Positive |
| Output Phases | 1 |
| Output Type | Transistor Driver |
| Part Status | Active |
| Serial Interfaces | - |
| Supplier Device Package | 16-SOIC |
| Synchronous Rectifier | Yes |
| Topology | Buck, Push-Pull |
| Voltage - Supply (Vcc/Vdd) | 7V ~ 40V |
TL494BDR2G Datasheet dosyasına ulaşmak için tıklayınız.
