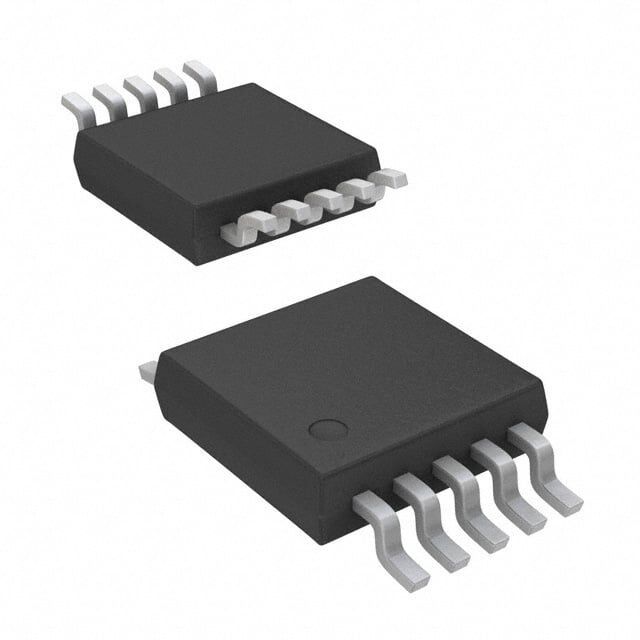

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
onsemi NLAS4684MR2G Micro10 Dual SPDT Analog Switch Entegre Devre
NLAS4684MR2G
- Üretici
- onsemi
- Kılıf / Paket
- —
onsemi NLAS4684MR2G Micro10 Dual SPDT Analog Switch Entegre Devre Hakkında
onsemi NLAS4684MR2G, Micro10 (10-Micro) kılıfta çift SPDT (2:1) analog anahtar entegresidir. 1.8V–5.5V tek besleme ile çalışır, maksimum 800 mOhm iletim direncine ve 30ns Ton/Toff anahtarlama süresine sahiptir. Çalışma sıcaklık aralığı -55°C ile 125°C arasındadır.
NLAS4684MR2G IC SWITCH DUAL SPDT MICRO10
| Ürün Kodu | NLAS4684MR2G |
| -3db Bandwidth | 9.5MHz |
| Channel Capacitance (CS(off), CD(off)) | 102pF, 104pF |
| Channel-to-Channel Matching (ΔRon) | 60mOhm |
| Charge Injection | 15pC |
| Crosstalk | -83dB @ 100kHz |
| Current - Leakage (IS(off)) (Max) | 1µA |
| Mounting Type | Surface Mount |
| Multiplexer/Demultiplexer Circuit | 2:1 |
| Number of Circuits | 2 |
| On-State Resistance (Max) | 800mOhm |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Part Status | Active |
| Supplier Device Package | 10-Micro |
| Switch Circuit | SPDT |
| Switch Time (Ton, Toff) (Max) | 30ns, 30ns |
| Voltage - Supply, Dual (V±) | - |
| Voltage - Supply, Single (V+) | 1.8V ~ 5.5V |
