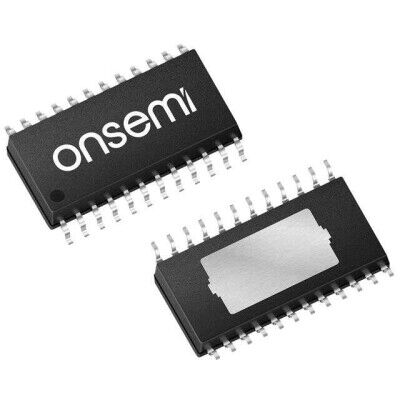

onsemi NCV7755DQR2G 24-LSSOP-EP Entegre Devre Hakkında
NCV7755DQR2G, SPI arayüzlü 8 çıkışlı N-Channel sürücü/power switch entegresidir ve röle/solenoid sürme uygulamalarında kullanılır. 3V–28V yük gerilimi aralığında çalışır, kanal başına 2.3A maksimum çıkış akımı ve 900 mOhm tipik Rds(on) değerine sahiptir. AEC-Q100 otomotiv sınıfıdır ve 24-LSSOP (Exposed Pad) kılıftadır.
NCV7755DQR2G 24-LSSOP (0.154", 3.90mm Width) Exposed Pad kılıfta üretilmiştir. Power Switch/Driver 1:4 N-Channel 2.3A 24-SSOP-EP
| Ürün Kodu | NCV7755DQR2G |
| Packaging | Cut Tape (CT) |
| Features | Auto Restart, Internal PWM, Latch Function, Slew Rate Controlled |
| Package / Case | 24-LSSOP (0.154", 3.90mm Width) Exposed Pad |
| Output Type | N-Channel |
| Mounting Type | Surface Mount |
| Number of Outputs | 8 |
| Interface | SPI |
| Switch Type | Relay, Solenoid Driver |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | High Side |
| Rds On (Typ) | 900mOhm |
| Input Type | Non-Inverting |
| Voltage - Load | 3V ~ 28V |
| Voltage - Supply (Vcc/Vdd) | 3V ~ 5.5V |
| Current - Output (Max) | 2.3A |
| Ratio - Input:Output | 1:4 |
| Supplier Device Package | 24-SSOP-EP |
| Fault Protection | Current Limiting (Adjustable), Over Load, Over Temperature, Reverse Battery, UVLO |
| Grade | Automotive |
| Qualification | AEC-Q100 |
NCV7755DQR2G Datasheet dosyasına ulaşmak için tıklayınız.
