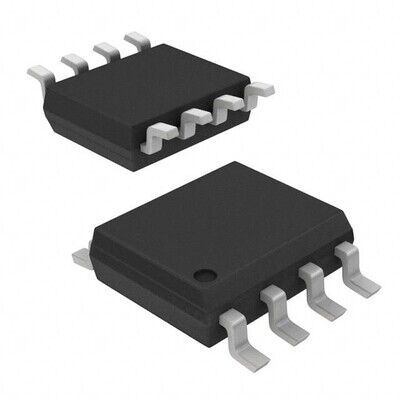

onsemi NCV57200DR2G 8-SOIC IGBT Gate Driver Entegre Devre
NCV57200DR2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi NCV57200DR2G 8-SOIC IGBT Gate Driver Entegre Devre Hakkında
NCV57200DR2G, IGBT için izole kompakt gate sürücü entegresidir ve half-bridge sürüşe uygundur. 800 V’a kadar high-side (bootstrap) gerilimi destekler, tepe çıkış akımı kaynak/sink 1.9 A / 2.3 A seviyesindedir. 20 V besleme ile çalışır ve -40°C ile 125°C aralığında kullanılabilir.
NCV57200DR2G ISOLATED COMPACT IGBT GATE DRIVE
| Ürün Kodu | NCV57200DR2G |
| Channel Type | Synchronous |
| Current - Peak Output (Source, Sink) | 1.9A, 2.3A |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT |
| High Side Voltage - Max (Bootstrap) | 800 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.9V, 2.4V |
| Mounting Type | Surface Mount |
| Number of Drivers | 1 |
| Operating Temperature | -40°C ~ 125°C (TA) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 13ns, 8ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 20V |
NCV57200DR2G Datasheet dosyasına ulaşmak için tıklayınız.
