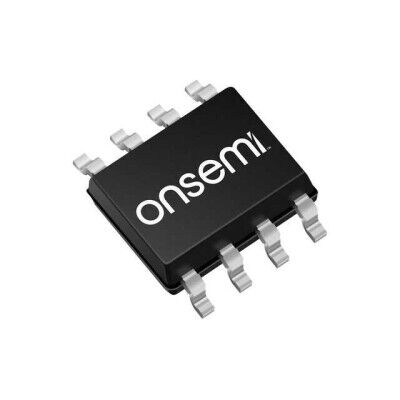

onsemi NCP81071BDR2G 8-SOIC Low-Side Gate Driver Entegre Devre
NCP81071BDR2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi NCP81071BDR2G 8-SOIC Low-Side Gate Driver Entegre Devre Hakkında
NCP81071BDR2G, N-kanal MOSFET sürmek için düşük taraf (low-side) kapı sürücü entegresidir ve 8-SOIC SMD pakettedir. 4.5V-20V besleme aralığında çalışır, 5A tepe kaynak/sink çıkış akımı ve 8ns tipik yükselme/düşme süresi sunar. -40°C ile 140°C (TJ) çalışma sıcaklık aralığına sahiptir.
NCP81071BDR2G IC GATE DRVR LOW-SIDE 8SOIC
| Ürün Kodu | NCP81071BDR2G |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 5A, 5A |
| Driven Configuration | Low-Side |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | - |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 1.2V, 1.8V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 140°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 8ns, 8ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 4.5V ~ 20V |
NCP81071BDR2G Datasheet dosyasına ulaşmak için tıklayınız.
