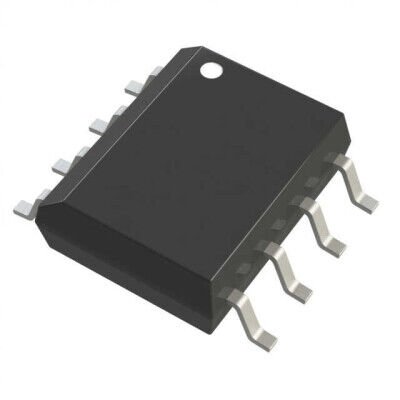

onsemi NCP5304DR2G 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre
NCP5304DR2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi NCP5304DR2G 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre Hakkında
NCP5304DR2G, IGBT ve N-kanal MOSFET sürmek için yarım köprü (half-bridge) gate sürücü entegresidir. 10V-20V besleme aralığında çalışır ve bootstrap ile 600V’a kadar yüksek taraf gerilimini destekler. Tepe çıkış akımı source 250mA, sink 500mA olup 8-SOIC SMD pakettedir.
NCP5304DR2G IC GATE DRVR HALF-BRIDGE 8SOIC
| Ürün Kodu | NCP5304DR2G |
| Channel Type | Synchronous |
| Current - Peak Output (Source, Sink) | 250mA, 500mA |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.3V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 85ns, 35ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 10V ~ 20V |
NCP5304DR2G Datasheet dosyasına ulaşmak için tıklayınız.
