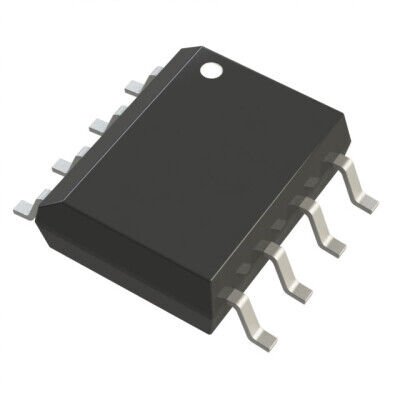

onsemi NCP5183DR2G 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre
NCP5183DR2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi NCP5183DR2G 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre Hakkında
NCP5183DR2G, N-kanal MOSFET’ler için yarım köprü gate sürücü entegresidir ve 8-SOIC SMD pakettedir. 9V–18V besleme aralığında çalışır, bootstrap ile 600V’a kadar yüksek taraf sürüşü destekler. Tepe çıkış akımı 4.3A source/sink olup tipik yükselme/düşme süresi 12ns’dir.
NCP5183DR2G IC GATE DRVR HALF-BRIDGE 8SOIC
| Ürün Kodu | NCP5183DR2G |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 4.3A, 4.3A |
| Driven Configuration | Half-Bridge |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 1.2V, 2.5V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 12ns, 12ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 9V ~ 18V |
NCP5183DR2G Datasheet dosyasına ulaşmak için tıklayınız.
