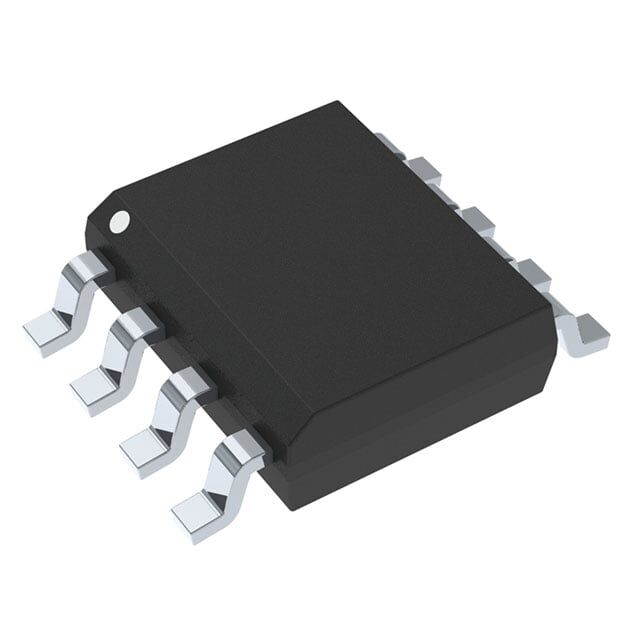

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
onsemi NCP5181DR2G 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre
NCP5181DR2G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi NCP5181DR2G 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre Hakkında
NCP5181DR2G, N-kanal MOSFET’ler için yarım köprü (half-bridge) gate sürücü entegresidir ve 8-SOIC kılıftadır. 10V–20V besleme aralığında çalışır, bootstrap ile 600V’a kadar yüksek taraf gerilimini destekler. Tepe çıkış akımı source 1.4A, sink 2.2A; çalışma sıcaklığı -40°C ile 150°C (TJ) aralığındadır.
NCP5181DR2G IC GATE DRVR HALF-BRIDGE 8SOIC
| Ürün Kodu | NCP5181DR2G |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 1.4A, 2.2A |
| Driven Configuration | Half-Bridge |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.3V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 40ns, 20ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 10V ~ 20V |
