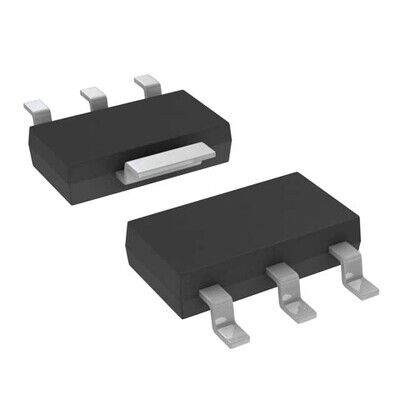

onsemi NCP1075STAT3G SOT-223 Flyback Offline Switch Entegre Devre
NCP1075STAT3G
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi NCP1075STAT3G SOT-223 Flyback Offline Switch Entegre Devre Hakkında
NCP1075STAT3G, flyback topolojisi için dahili anahtarlı offline switch entegresidir. 700V breakdown gerilimi, 65kHz anahtarlama frekansı ve 19W güç desteği sunar. Akım sınırlama, aşırı yük, aşırı sıcaklık, aşırı gerilim ve kısa devre korumaları içerir; SOT-223 (TO-261) SMD pakettedir.
NCP1075STAT3G IC OFFLINE SWITCH FLYBACK SOT223
| Ürün Kodu | NCP1075STAT3G |
| Control Features | - |
| Duty Cycle | 68% |
| Fault Protection | Current Limiting, Over Load, Over Temperature, Over Voltage, Short Circuit |
| Frequency - Switching | 65kHz |
| Internal Switch(s) | Yes |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Output Isolation | Isolated |
| Package / Case | TO-261-4, TO-261AA |
| Part Status | Active |
| Power (Watts) | 19 W |
| Supplier Device Package | SOT-223 (TO-261) |
| Topology | Flyback |
| Voltage - Breakdown | 700V |
| Voltage - Start Up | 8.2 V |
| Voltage - Supply (Vcc/Vdd) | 6.3V ~ 10V |
NCP1075STAT3G Datasheet dosyasına ulaşmak için tıklayınız.
