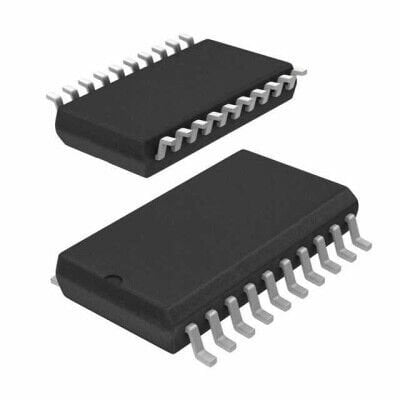

onsemi FAN7888MX 3 Faz Yarım Köprü Gate Driver Entegre Devre
FAN7888MX
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
onsemi FAN7888MX 3 Faz Yarım Köprü Gate Driver Entegre Devre Hakkında
FAN7888MX, 3 faz yarım köprü sürüş için 6 sürücülü gate driver entegresidir ve IGBT ile N-kanal MOSFET sürmeye uygundur. 10V–20V besleme aralığında çalışır, bootstrap ile 200V yüksek taraf gerilimini destekler. 20-SOIC SMD pakettedir, tepe çıkış akımı source 350mA ve sink 650mA seviyesindedir.
FAN7888MX IC GATE DRVR HALF-BRIDGE 20SOIC
| Ürün Kodu | FAN7888MX |
| Channel Type | 3-Phase |
| Current - Peak Output (Source, Sink) | 350mA, 650mA |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 200 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 1V, 2.5V |
| Mounting Type | Surface Mount |
| Number of Drivers | 6 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 50ns, 30ns |
| Supplier Device Package | 20-SOIC |
| Voltage - Supply | 10V ~ 20V |
FAN7888MX Datasheet dosyasına ulaşmak için tıklayınız.
