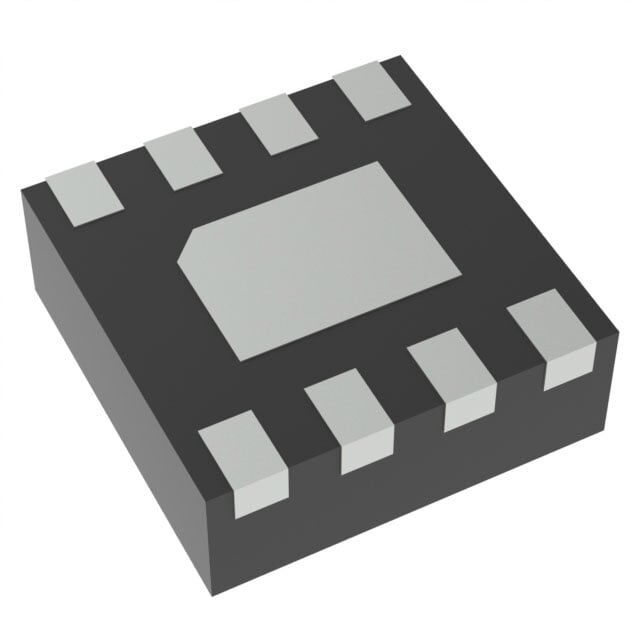

NCP81151MNTBG onsemi 8-DFN (2x2) Gate Driver Entegre Devre
NCP81151MNTBG
- Üretici
- onsemi
- Kategori
- Kılıf / Paket
- —
NCP81151MNTBG onsemi 8-DFN (2x2) Gate Driver Entegre Devre Hakkında
NCP81151MNTBG, onsemi üretimi half-bridge yapılandırmada N-kanal MOSFET sürmek için tasarlanmış senkron gate driver entegresidir. 4.5V–5.5V besleme aralığında çalışır ve bootstrap ile yüksek taraf gerilimi maksimum 40V’tur. 8-DFN (2x2) SMD pakettedir ve çalışma sıcaklığı -40°C ile 150°C (TJ) aralığındadır.
NCP81151MNTBG IC GATE DRVR HALF-BRIDGE 8DFN
| Ürün Kodu | NCP81151MNTBG |
| Channel Type | Synchronous |
| Current - Peak Output (Source, Sink) | - |
| Driven Configuration | Half-Bridge |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 40 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.6V, 3.3V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | 8-VFDFN Exposed Pad |
| Part Status | Active |
| Rise / Fall Time (Typ) | 16ns, 11ns |
| Supplier Device Package | 8-DFN (2x2) |
| Voltage - Supply | 4.5V ~ 5.5V |
NCP81151MNTBG Datasheet dosyasına ulaşmak için tıklayınız.
