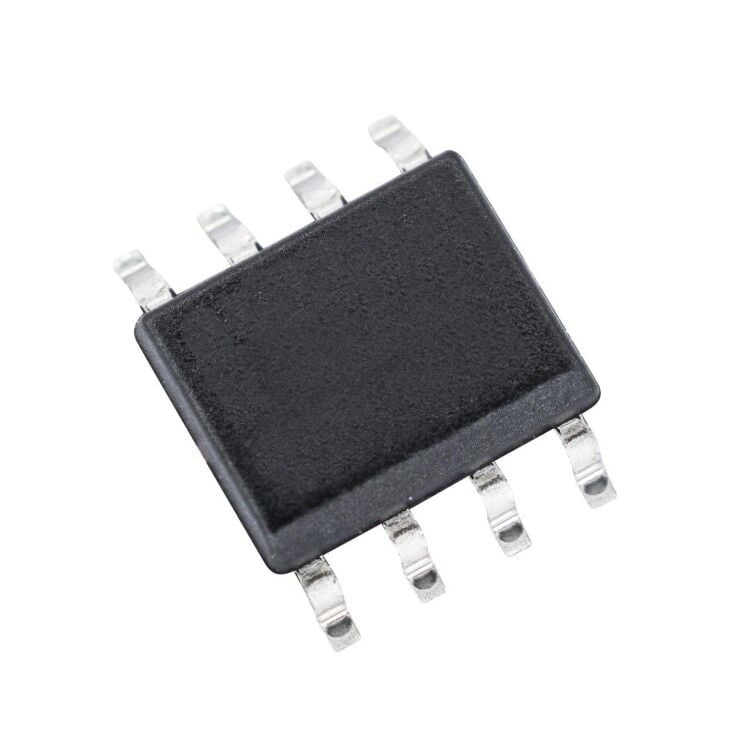

NCP5104, SOIC-8 Entegre Devre Hakkında
NCP5104, NCP5104DR2G, P5104, High and Low Side Mosfet and IGBT Gate Driver Entegre SOIC-8 Kılıf Entegre
| Montaj Tipi | Surface Mount ( SMD ) |
|---|---|
| Voltage - Supply | 10V ~ 20V |
| Çalışma Sıcaklığı | -40°C ~ 125°C (TJ) |
| Üretici Paket/Kılıf | 8-SOIC |
| Input Type | Non-Inverting |
| Kanal Tipi | Synchronous |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT |
| Number of Drivers | 2 |
| Rise / Fall Time (Typ) | 85ns |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Parça Durumu | Active |
| Catalog | PMIC - Gate Drivers |
