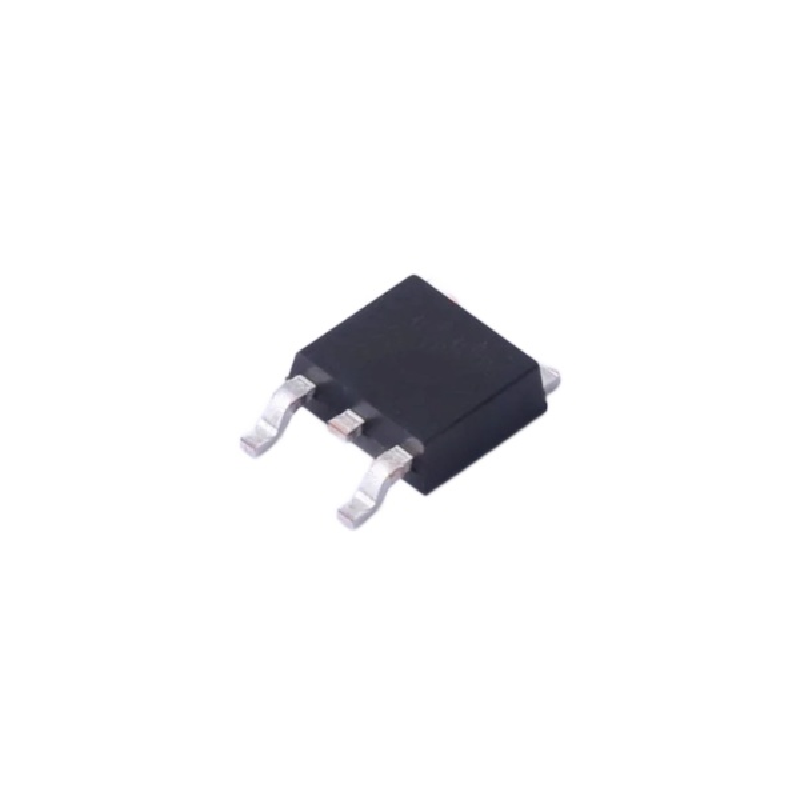

NCE40P70K P-Kanal 70A 40V 130W TO-252 Mosfet Transistör Hakkında
NCE40P70K, yüksek akım ve düşük iletim direnci gerektiren güç elektroniği uygulamaları için tasarlanmış P-Channel MOSFET transistördür. 40V drain-source gerilimi ve 70A maksimum akım kapasitesi sayesinde güç anahtarlama, ters polarite koruması ve yüksek akım hatlarında güvenle kullanılabilir.
Düşük RDS(on) = 0.01Ω değeri ile iletim kayıplarını minimize eder ve yüksek verimlilik sağlar. TO-252 (DPAK) SMD kılıfı sayesinde kompakt PCB tasarımlarına uygundur ve iyi ısı dağılımı sunar.
| Parça Kodu | NCE40P70K |
|---|---|
| Transistör Tipi | MOSFET |
| Kanal Tipi | P-Channel |
| Maksimum Drain-Source Gerilimi (Vds) | 40 V |
| Maksimum Drain Akımı (Id) | 70 A |
| Maksimum Gate-Source Gerilimi (Vgs) | ±20 V |
| Gate Threshold Gerilimi (Vgs(th)) | 2.5 V (max) |
| RDS(on) | 0.01 Ω (max) |
| Toplam Gate Yükü (Qg) | 106 nC |
| Rise Time (tr) | 12 ns |
| Çıkış Kapasitansı (Coss) | 570 pF |
| Maksimum Güç Dağılımı (Pd) | 130 W |
| Maksimum Birleşim Sıcaklığı (Tj) | 150 °C |
| Montaj Tipi | SMD |
| Kılıf / Kasa | TO-252 (DPAK) |
