Görseller temsilidir, tam özellikler için datasheet'e bakınız.

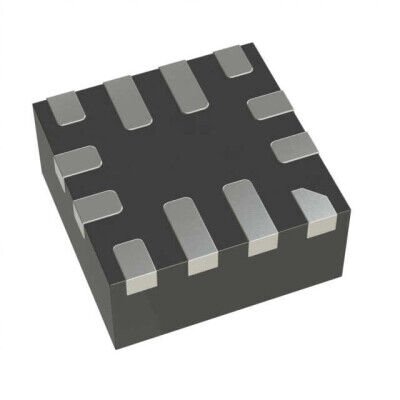

MP6550GG-Z 12-VFQFN (12-QFN 2x2) Motor Sürücü Entegre Devre
MP6550GG-Z
- Üretici
- ( MPS ) Monolithic Power Systems
- Kategori
- Kılıf / Paket
- —
MP6550GG-Z 12-VFQFN (12-QFN 2x2) Motor Sürücü Entegre Devre Hakkında
MP6550GG-Z, 12-VFQFN (12-QFN 2x2) kılıfta, PWM arayüzlü tam entegre motor sürücü entegresidir. Unipolar step motor ve fırçalı DC motor uygulamalarında, 4 adet half-bridge çıkış yapısı ile 2A çıkış akımını destekler. 1.8V-22V besleme/yük gerilimi aralığında çalışır ve -40°C ile 125°C (TJ) sıcaklık aralığına uygundur.
MP6550GG-Z 12-VFQFN kılıfta üretilmiştir. Unipolar Motor Driver Power MOSFET PWM 12-QFN (2x2)
| Ürün Kodu | MP6550GG-Z |
| Motor Type - Stepper | Unipolar |
| Motor Type - AC, DC | Brushed DC |
| Function | Driver - Fully Integrated, Control and Power Stage |
| Output Configuration | Half Bridge (4) |
| Interface | PWM |
| Technology | Power MOSFET |
| Step Resolution | - |
| Applications | General Purpose |
| Current - Output | 2A |
| Voltage - Supply | 1.8V ~ 22V |
| Voltage - Load | 1.8V ~ 22V |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Mounting Type | Surface Mount |
| Package / Case | 12-VFQFN |
| Supplier Device Package | 12-QFN (2x2) |
