Görseller temsilidir, tam özellikler için datasheet'e bakınız.

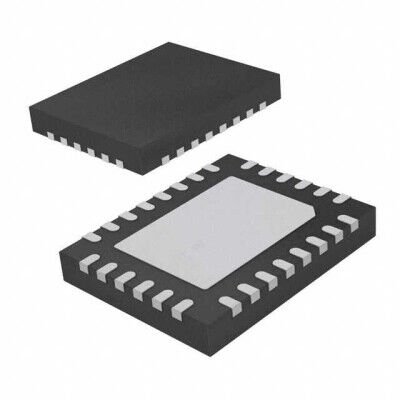

MP6539BGV-P 28-VFQFN EP 28-QFN (4x5) Entegre Devre
MP6539BGV-P
- Üretici
- ( MPS ) Monolithic Power Systems
- Kategori
- Kılıf / Paket
- —
MP6539BGV-P 28-VFQFN EP 28-QFN (4x5) Entegre Devre Hakkında
MP6539BGV-P, MPS (Monolithic Power Systems) üretimi 28-VFQFN Exposed Pad kılıfta half-bridge gate driver entegresidir. 3 faz için 6 adet N-kanal MOSFET sürücü çıkışı sunar; besleme gerilimi 8.5V-14V aralığındadır. Bootstrap yüksek taraf maksimum gerilimi 100V, tepe çıkış akımı source/sink 800mA/1A ve çalışma sıcaklığı -40°C ile 125°C (TJ) arasındadır.
MP6539BGV-P 28-VFQFN Exposed Pad kılıfta üretilmiştir. Half-Bridge Gate Driver IC Non-Inverting 28-QFN (4x5)
| Ürün Kodu | MP6539BGV-P |
| DigiKey Programmable | Not Verified |
| Driven Configuration | Half-Bridge |
| Channel Type | 3-Phase |
| Number of Drivers | 6 |
| Gate Type | MOSFET (N-Channel) |
| Voltage - Supply | 8.5V ~ 14V |
| Logic Voltage - VIL, VIH | 0.8V, 2V |
| Current - Peak Output (Source, Sink) | 800mA, 1A |
| Input Type | Non-Inverting |
| High Side Voltage - Max (Bootstrap) | 100 V |
| Rise / Fall Time (Typ) | - |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Mounting Type | Surface Mount |
| Package / Case | 28-VFQFN Exposed Pad |
| Supplier Device Package | 28-QFN (4x5) |
