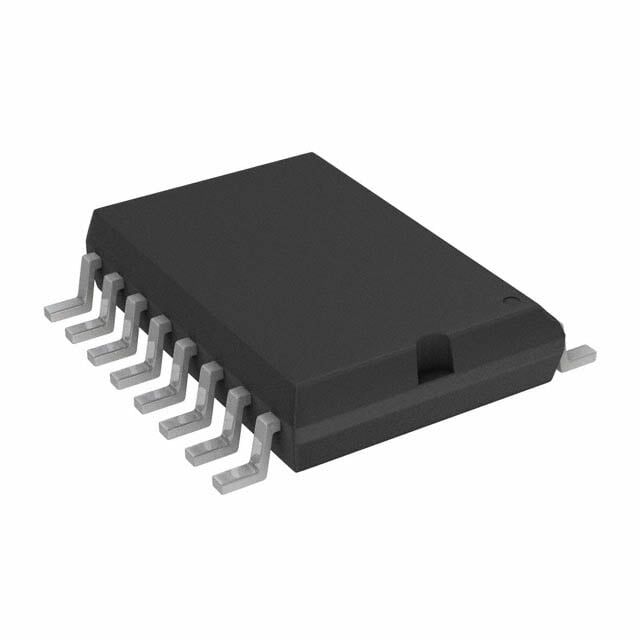

Microchip TC4469EOE 16-SOIC Low-Side Gate Driver Entegre Devre
TC4469EOE
- Üretici
- Microchip
- Kategori
- Kılıf / Paket
- —
Microchip TC4469EOE 16-SOIC Low-Side Gate Driver Entegre Devre Hakkında
Microchip TC4469EOE, 16-SOIC kılıfta 4 kanallı low-side MOSFET gate sürücü entegre devredir. 4.5V–18V besleme aralığında çalışır ve her kanal için 1.2A tepe kaynak/sink akımı sağlar. Tipik yükselme/düşme süresi 15ns olup -40°C ile 150°C (TJ) çalışma sıcaklığı aralığını destekler.
TC4469EOE IC GATE DRVR LOW-SIDE 16SOIC
| Ürün Kodu | TC4469EOE |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 1.2A, 1.2A |
| Driven Configuration | Low-Side |
| Gate Type | N-Channel, P-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | - |
| Input Type | Inverting, Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.4V |
| Mounting Type | Surface Mount |
| Number of Drivers | 4 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 15ns, 15ns |
| Supplier Device Package | 16-SOIC |
| Voltage - Supply | 4.5V ~ 18V |
TC4469EOE Datasheet dosyasına ulaşmak için tıklayınız.
