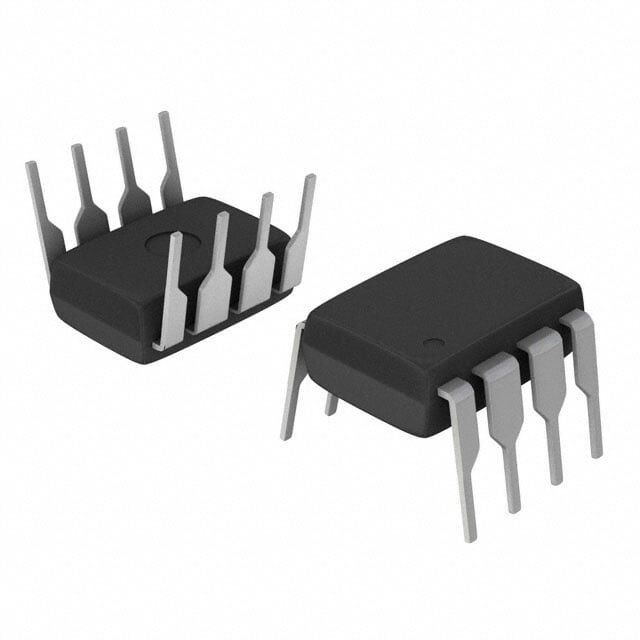

Microchip TC4424AVPA 8-PDIP Low-Side Gate Driver Entegre Devre
TC4424AVPA
- Üretici
- Microchip
- Kategori
- Kılıf / Paket
- —
Microchip TC4424AVPA 8-PDIP Low-Side Gate Driver Entegre Devre Hakkında
Microchip TC4424AVPA, 8-PDIP (DIP-8) kılıfta, low-side MOSFET gate sürücü entegresidir. 2 bağımsız sürücü çıkışı sunar ve 4.5A tepe source/sink akımı ile 4.5V–18V besleme aralığında çalışır. Non-inverting giriş yapısına sahiptir ve -40°C ile 150°C (TJ) çalışma sıcaklığı aralığını destekler.
TC4424AVPA IC GATE DRVR LOW-SIDE 8DIP
| Ürün Kodu | TC4424AVPA |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 4.5A, 4.5A |
| Driven Configuration | Low-Side |
| Gate Type | N-Channel, P-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | - |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.4V |
| Mounting Type | Through Hole |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 12ns, 12ns |
| Supplier Device Package | 8-PDIP |
| Voltage - Supply | 4.5V ~ 18V |
TC4424AVPA Datasheet dosyasına ulaşmak için tıklayınız.
