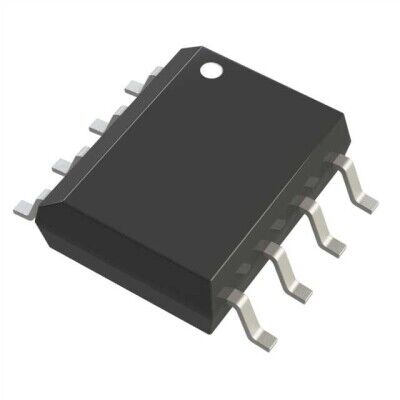

Microchip MIC4101YM 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre
MIC4101YM
- Üretici
- Microchip
- Kategori
- Kılıf / Paket
- —
Microchip MIC4101YM 8-SOIC Yarım Köprü Gate Sürücü Entegre Devre Hakkında
MIC4101YM, N-kanal MOSFET’ler için yarım köprü (half-bridge) gate sürücü entegresidir ve 8-SOIC SMD pakettedir. 9V–16V besleme aralığında çalışır, tepe çıkış akımı source/sink 2A/2A’dır. Bootstrap ile yüksek taraf maksimum 118V destekler ve çalışma sıcaklığı -40°C ile 125°C arasındadır.
MIC4101YM IC GATE DRVR HALF-BRIDGE 8SOIC
| Ürün Kodu | MIC4101YM |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 2A, 2A |
| Driven Configuration | Half-Bridge |
| Gate Type | N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 118 V |
| Input Type | Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.2V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 400ns, 400ns |
| Supplier Device Package | 8-SOIC |
| Voltage - Supply | 9V ~ 16V |
MIC4101YM Datasheet dosyasına ulaşmak için tıklayınız.
