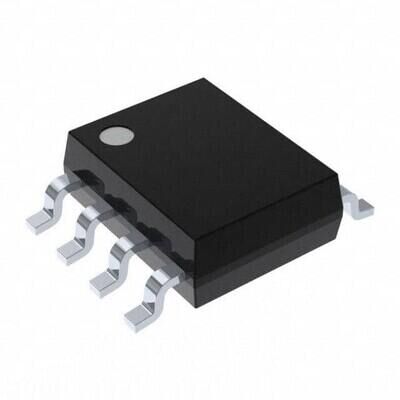

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
MAX861ESA+ 8-SOIC Şarj Pompası Regülatör Entegre Devre
MAX861ESA+
- Üretici
- Maxim ( Analog Devices )
- Kategori
- Kılıf / Paket
- —
MAX861ESA+ 8-SOIC Şarj Pompası Regülatör Entegre Devre Hakkında
MAX861ESA+, charge pump topolojili anahtarlamalı regülatör entegresidir ve pozitif veya negatif sabit çıkış konfigürasyonunu destekler (-Vin veya 2Vin). 1.5V/2.5V ile 5.5V arası giriş gerilimiyle çalışır ve 50mA çıkış akımı sağlar. 8-SOIC (3.90mm) SMD pakettedir ve -40°C ile 85°C çalışma sıcaklığı aralığına sahiptir.
MAX861ESA+ Charge Pump Switching Regulator IC Positive or Negative Fixed -Vin, 2Vin 1 Output 50mA 8-SOIC (0.154", 3.90mm Width)
| Ürün Kodu | MAX861ESA+ |
| Paketleme | Tube |
| Fonksiyon | Ratiometric |
| Çıkış Konfigürasyonu | Positive or Negative |
| Topoloji | Charge Pump |
| Çıkış Tipi | Fixed |
| Çıktı Sayısı | 1 |
| Gerilim - Giriş (Min) | 1.5V, 2.5V |
| Gerilim - Giriş (Maks) | 5.5V |
| Gerilim - Çıkış (Min/Sabit) | -Vin, 2Vin |
| Gerilim - Çıkış (Maks) | - |
| Akım - Çıkış | 50mA |
| Frekans - Anahtarlama | 13kHz, 100kHz, 250kHz |
| Senkron Doğrultucu | No |
| Çalışma Sıcaklığı | -40°C ~ 85°C (TA) |
| Montaj Tipi | Surface Mount |
| Paket / Kılıf | 8-SOIC (0.154", 3.90mm Width) |
| Tedarikçi Paketleme | 8-SOIC |
MAX861ESA+ Datasheet dosyasına ulaşmak için tıklayınız.
