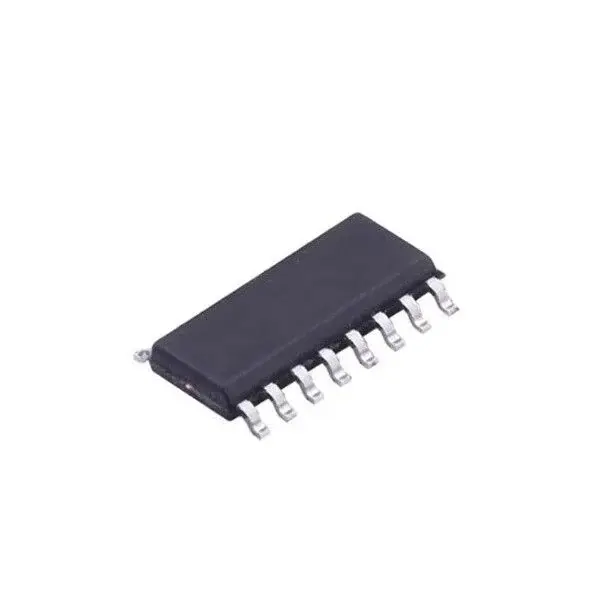

MAX3232ESE RS-232 Seviye Dönüştürücü SOIC-16 Entegre Devre

FE48769

MAX3232ESE RS-232 Seviye Dönüştürücü SOIC-16 Entegre Devre Hakkında

MAX3232ESE, 3.0V–5.5V tek besleme ile çalışan, 2 sürücü (driver) ve 2 alıcı (receiver) içeren düşük güç tüketimli RS-232 transceiver entegresidir. Dahili çift şarj pompası sayesinde harici ±12V besleme gerektirmeden gerçek RS-232 seviyeleri üretir ve sadece dört adet harici kapasitör ile (tipik 0.1µF) çalışacak şekilde tasarlanmıştır. 3kΩ // 1000pF yük koşullarında 120kbps veri hızını garanti eder (tipik olarak daha yüksek hızlarda da çalışabilir). RS-232 alıcı girişleri ±25V seviyelerine kadar toleranslıdır; verici çıkışları RS-232 seviyelerinde çalışır ve kısa devreye karşı dayanımlıdır. -40°C ile +85°C çalışma sıcaklığı aralığı ve endüstriyel seri haberleşme arayüzleri (UART–RS232 dönüştürme, datacom/periferik bağlantıları, taşınabilir ekipmanlar) için uygun mimarisiyle, gömülü sistem tasarımlarında güvenilir bir RS-232 fiziksel katman çözümü sunar.

Ürün Kodu	MAX3232ESE
Fonksiyon	RS-232 Transceiver (2 Driver / 2 Receiver)
Besleme Gerilimi (VCC)	3.0V – 5.5V
Şarj Pompası Çıkışları	V+ ≈ +5.5V, V- ≈ -5.5V (dahili charge pump)
Garantili Veri Hızı	120kbps (RS-232 seviyeleri korunarak)
RS-232 Alıcı Giriş Aralığı (RIN)	±25V
Verici Çıkış Salınımı	±5.0V tipik (3kΩ yük altında)
Verici Kısa Devre Akımı	±35mA tipik, ±60mA maks.
Güç Tüketimi (VCC Akımı)	0.3mA tipik, 1.0mA maks. (MAX3222/MAX3232/MAX3241 ailesi, no-load, TA=25°C)
Koruma / Dayanım	T_OUT kısa devreye sürekli dayanım; R_IN ±25V tolerans
Çalışma Sıcaklığı	-40°C – +85°C
Paket	16-Pin Narrow SO (ESE varyantı)
Harici Kapasitörler	Charge pump için 4 adet kapasitör (tipik 0.1µF; beslemeye göre değer seçimi yapılır)
