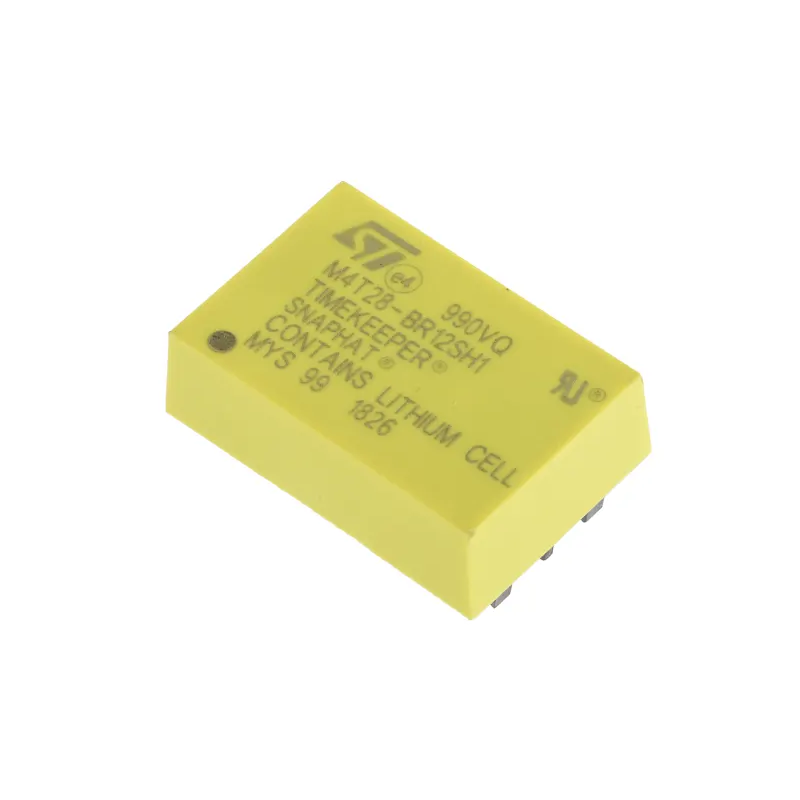

M4T28-BR12SH1 3V 48mAh SNAPHAT RTC Timekeeper Entegre Devre
FE49364
- Üretici
- STMicroelectronics
- Kılıf / Paket
- —
M4T28-BR12SH1 3V 48mAh SNAPHAT RTC Timekeeper Entegre Devre Hakkında
M4T28-BR12SH, STMicroelectronics tarafından geliştirilen SNAPHAT® tip lityum pil ve kristal modülüdür. Seri gerçek zaman saat (RTC), TIMEKEEPER® ve supervisor entegreleri için yedek güç kaynağı sağlar.
Modül içerisinde 3V lityum pil ve 32.768 kHz kristal birlikte bulunur. SNAPHAT yapısı sayesinde SOIC kılıf üzerine yüzey montaj tamamlandıktan sonra takılır; böylece pil ve kristal, lehimleme sırasında oluşan yüksek sıcaklığa maruz kalmaz.
M4T28-BR12SH versiyonu 48 mAh kapasiteye sahiptir ve 28 veya 44 pinli SNAPHAT uyumlu SOIC paketlerle kullanılır. Altın kaplamalı temas noktaları düşük temas direnci sağlar.
Modül, mekanik kilitlemeli yapısı ile titreşim ve darbe koşullarında elektriksel bağlantıyı korur. Pil değişimi gerektiğinde SNAPHAT üst parça sökülerek değiştirilebilir.
| Ürün Kodu | M4T28-BR12SH |
| Ürün Tipi | SNAPHAT® RTC Pil ve Kristal Modülü |
| Pil Gerilimi | 2.8V (nominal 3V sınıfı) |
| Pil Kapasitesi | 48 mAh |
| Pil Kimyası | Lityum (Li(CF)) |
| Kristal Frekansı | 32.768 kHz |
| Kristal Yük Kapasitesi | 12.5 pF |
| Kristal Hassasiyeti (25°C) | ±35 ppm |
| Uyumlu Paket | 28 ve 44 pin SNAPHAT® SOIC |
| Çalışma Sıcaklığı | 0°C – 70°C (Grade 1) |
| Montaj | SOIC üzerine takılabilir (snap-on) |
| Çevre Uyum | Pb-free / Ecopack® |
