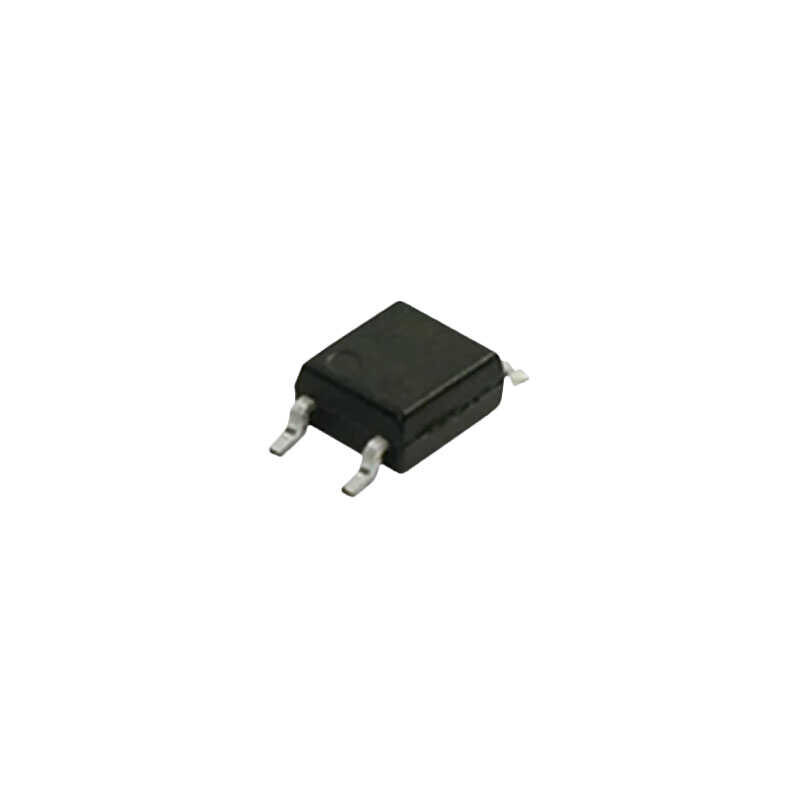

LTV-356T (356T) SO-4 SMD Optokuplör Entegre Devre Hakkında
LTV-356T, giriş ve çıkış devreleri arasında 3750Vrms izolasyon sağlayan, transistör çıkışlı tek kanallı optokuplördür. DC giriş tipine sahiptir ve lojik izolasyon, güç devresi izolasyonu ve sinyal aktarım uygulamalarında kullanılır.
Maksimum 50mA ileri akım (If) ve 50mA çıkış akımı değerlerine sahiptir. Akım transfer oranı (CTR) %50 – %600 @ 5mA aralığındadır. Tipik ileri yön gerilimi 1.2V, maksimum kolektör-emetör doyum gerilimi 200mV’tur.
Tipik yükselme/düşme süreleri 4µs / 3µs seviyesindedir. Maksimum çıkış gerilimi 80V’tur. 4-SOP (Gull Wing) SMD paket yapısına sahiptir ve -55°C ile +110°C çalışma sıcaklık aralığında kullanılabilir.
| Ürün Kodu | LTV-356T |
| Kanal Sayısı | 1 |
| Giriş Tipi | DC |
| Çıkış Tipi | Transistör |
| İzolasyon Gerilimi | 3750 Vrms |
| Maksimum İleri Akım (If) | 50 mA |
| Çıkış Akımı | 50 mA |
| CTR (Min / Max) | %50 – %600 @ 5mA |
| İleri Gerilim (Vf) | 1.2V (Tipik) |
| Vce Satürasyon (Max) | 200 mV |
| Maksimum Çıkış Gerilimi | 80 V |
| Yükselme / Düşme Süresi | 4µs / 3µs (Tipik) |
| Montaj Tipi | SMD |
| Paket | 4-SOP (Gull Wing) |
| Çalışma Sıcaklığı | -55°C ~ +110°C |
| Durum | Active |
