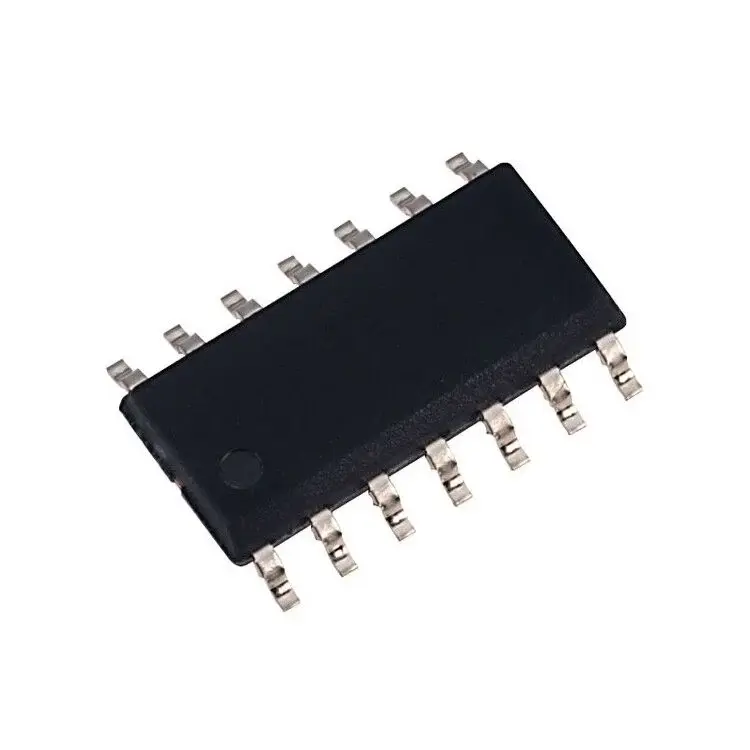

LM339ADR (LM339A) Quad Differential Komparatör SOIC-14 SMD Entegre
FE49346
- Üretici
- Texas Instruments
- Kılıf / Paket
- —
LM339ADR (LM339A) Quad Differential Komparatör SOIC-14 SMD Entegre Hakkında
LM339ADR (LM339A), tek entegre içerisinde 4 adet bağımsız diferansiyel komparatör barındıran analog karşılaştırıcı entegresidir. Geniş besleme aralığı ve open-collector çıkış yapısı sayesinde endüstriyel ve genel amaçlı uygulamalarda kullanılır.
2V – 30V tek besleme veya ±1V – ±15V çift besleme ile çalışabilir. Maksimum giriş ofset gerilimi 3mV @ 30V seviyesindedir. Tipik çıkış akımı 20mA, maksimum besleme akımı ise 2.5mA’dir.
Open-collector çıkış yapısı, TTL ve CMOS seviyeleri ile uyumlu kullanım sağlar. Gerilim izleme, eşik algılama, osilatör, sinyal şekillendirme ve batarya izleme devrelerinde yaygın olarak kullanılır. SOIC-14 SMD paket yapısına sahiptir.
| Ürün Kodu | LM339ADR (LM339A) |
| Tip | Quad Differential Comparator |
| Eleman Sayısı | 4 |
| Besleme Gerilimi | 2V ~ 30V (Tek), ±1V ~ ±15V (Çift) |
| Giriş Ofset Gerilimi (Max) | 3mV @ 30V |
| Giriş Bias Akımı (Max) | 0.25µA @ 5V |
| Çıkış Akımı (Tipik) | 20mA |
| Besleme Akımı (Max) | 2.5mA |
| Çıkış Tipi | Open-Collector (TTL / CMOS Uyumlu) |
| Montaj Tipi | Surface Mount (SMD) |
| Paket | SOIC-14 |
| Çalışma Sıcaklığı | 0°C ~ 70°C |
| Durum | Active |
