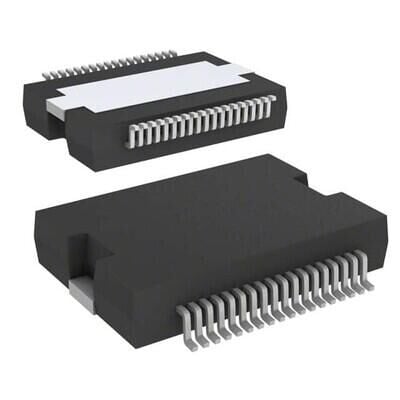

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
L9352B-LF ST PowerSO-36 N-Kanal Güç Anahtarı Entegre Devre
L9352B-LF
- Üretici
- STMicroelectronics
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- L9352B
L9352B-LF ST PowerSO-36 N-Kanal Güç Anahtarı Entegre Devre Hakkında
STMicroelectronics L9352B-LF, PowerSO-36 (bottom pad) kılıfta yüzey montaj N-kanal low-side güç anahtarı entegresidir. 4 çıkışlı yapıda 4.8V-18V yük gerilimi aralığında çalışır ve tipik 200 mOhm Rds(on) değerine sahiptir. Açık yük algılama ve aşırı sıcaklık koruması ile durum bayrağı (status flag) çıkışı bulunur.
L9352B-LF IC PWR SWITCH N-CHAN 1:1 PWRSO36
| Ürün Kodu | L9352B-LF |
| Current - Output (Max) | 2.5A, 5A |
| Fault Protection | Open Load Detect, Over Temperature |
| Features | Status Flag |
| Input Type | Non-Inverting |
| Interface | - |
| Mounting Type | Surface Mount |
| Number of Outputs | 4 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Output Configuration | Low Side |
| Output Type | N-Channel |
| Part Status | Active |
| Ratio - Input:Output | 1:1 |
| Rds On (Typ) | 200mOhm |
| Supplier Device Package | PowerSO-36, Bottom Pad |
| Switch Type | General Purpose |
| Voltage - Load | 4.8V ~ 18V |
| Voltage - Supply (Vcc/Vdd) | 4.5V ~ 5.5V |
