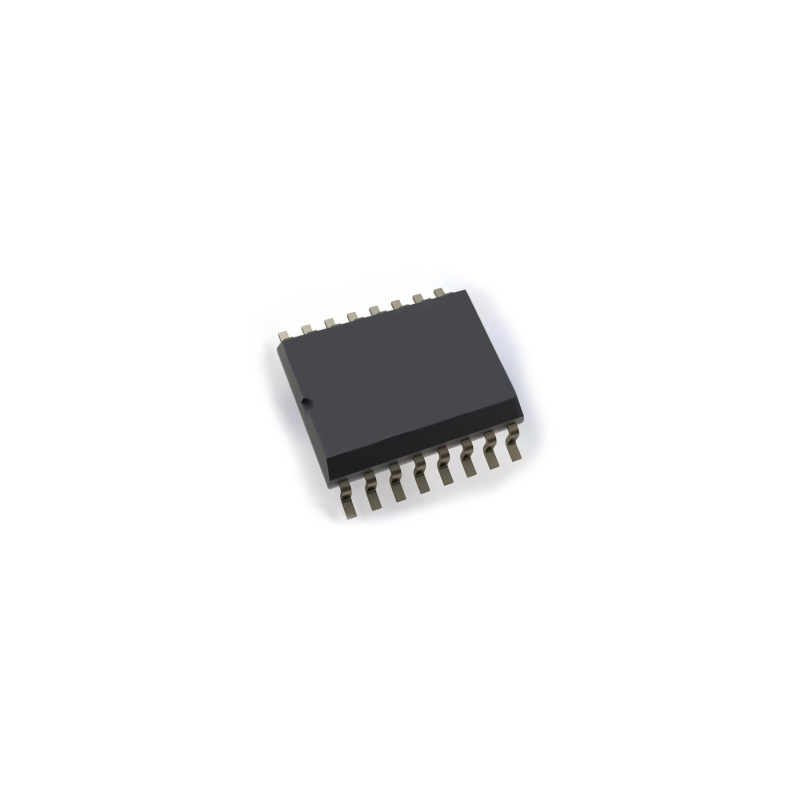

ISOW7842DWER (ISOW7842) 4 Kanallı 5000Vrms Dijital İzolatör SOIC-16 Entegre Devre
ISOW7842DWER
- Üretici
- Texas Instruments
- Kategori
- Kılıf / Paket
- —
ISOW7842DWER (ISOW7842) 4 Kanallı 5000Vrms Dijital İzolatör SOIC-16 Entegre Devre Hakkında
ISOW7842DWER, Texas Instruments tarafından geliştirilen, 4 kanallı yüksek hızlı dijital izolatör ve entegre izole DC-DC dönüştürücü içeren gelişmiş bir çözümdür. 5000 VRMS izolasyon dayanımı, 100 Mbps veri hızı ve ±100 kV/µs CMTI değeri ile endüstriyel ve güvenlik kritik uygulamalarda üstün performans sunar.
Dahili izole güç kaynağı, harici izole DC-DC ihtiyacını ortadan kaldırarak PCB alanı ve BOM maliyetini ciddi şekilde düşürür. 5V ↔ 5V, 5V ↔ 3.3V ve 3.3V ↔ 3.3V konfigürasyonlarını destekler.
SOIC-16 Wide Body (DWE) kılıfı, yüksek izolasyon mesafeleri ve güvenli tasarım için idealdir.
| Parça Kodu | ISOW7842DWER |
|---|---|
| Cihaz Tipi | 4 Kanallı Dijital İzolatör + Entegre DC-DC |
| İzolasyon Gerilimi | 5000 VRMS (UL 1577) |
| Veri Hızı | 100 Mbps |
| CMTI | ±100 kV/µs (min) |
| Besleme Gerilimi (VCC) | 3 V ~ 5.5 V |
| İzole Çıkış Gerilimi (VISO) | 3.3 V veya 5 V (SEL pin ile seçilebilir) |
| İzole Çıkış Gücü | 650 mW (maks.) |
| Maks. İzole Çıkış Akımı | 130 mA @ 5V → 5V |
| Yayılma Gecikmesi | 13 ns (typ, 5V) |
| Çalışma Sıcaklığı | -40°C ~ +125°C |
| Montaj Tipi | SMD |
| Kılıf / Kasa | SOIC-16 Wide Body (DWE) |
| Üretici | Texas Instruments |
