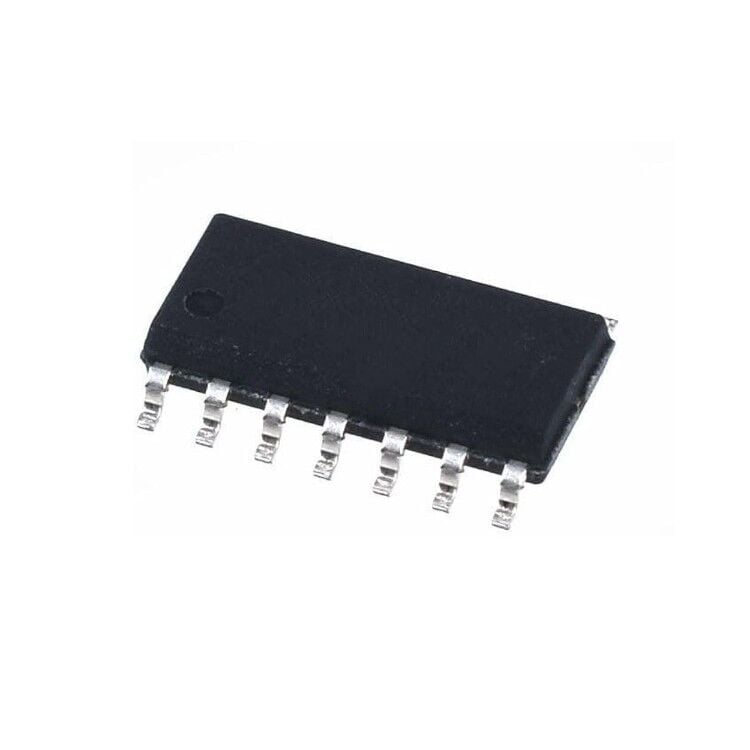

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
ISL6614ACBZ SOP-14 Entegre Devre
ISL6614ACBZ
- Üretici
- FVRS
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- ISL6614
ISL6614ACBZ SOP-14 Entegre Devre Hakkında
ISL6614ACBZ, N-Kanal MOSFET sürmek için half-bridge yapıdaki senkron gate driver entegresidir ve non-inverting giriş tipine sahiptir. 10.8V–13.2V besleme aralığında çalışır, bootstrap ile yüksek taraf maksimum 36V destekler. SMD 14-SOIC (3.90mm) pakettedir, tepe çıkış akımı source 1.25A ve sink 2A seviyesindedir.
ISL6614ACBZ 14-SOIC (0.154", 3.90mm Width) kılıfta üretilmiştir. Half-Bridge Gate Driver IC Non-Inverting 14-SOIC
| Ürün Kodu | ISL6614ACBZ |
| Packaging | Tube |
| Package / Case | 14-SOIC (0.154", 3.90mm Width) |
| Mounting Type | Surface Mount |
| Operating Temperature | 0°C ~ 125°C (TJ) |
| Voltage - Supply | 10.8V ~ 13.2V |
| Input Type | Non-Inverting |
| High Side Voltage - Max (Bootstrap) | 36 V |
| Supplier Device Package | 14-SOIC |
| Rise / Fall Time (Typ) | 26ns, 18ns |
| Channel Type | Synchronous |
| Driven Configuration | Half-Bridge |
| Number of Drivers | 4 |
| Gate Type | N-Channel MOSFET |
| Logic Voltage - VIL, VIH | - |
| Current - Peak Output (Source, Sink) | 1.25A, 2A |
| Programmable | Not Verified |
ISL6614ACBZ Datasheet dosyasına ulaşmak için tıklayınız.
