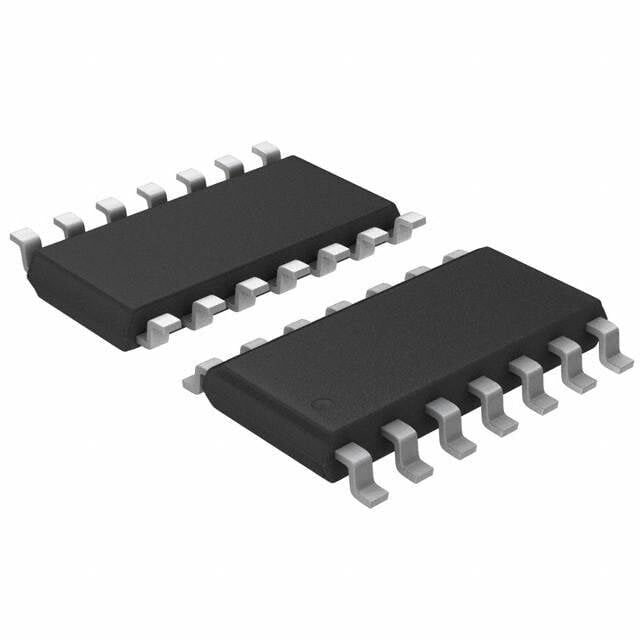

Görseller temsilidir, tam özellikler için datasheet'e bakınız.
IR21834STRPBF Infineon Yarım Köprü Gate Driver Entegre Devre
IR21834STRPBF
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- IR21834
IR21834STRPBF Infineon Yarım Köprü Gate Driver Entegre Devre Hakkında
IR21834STRPBF, Infineon üretimi yarım köprü (half-bridge) gate sürücü entegresidir ve IGBT ile N-kanal MOSFET sürmek için uygundur. 600 V’a kadar high-side bootstrap desteği sunar, 10-20 V besleme aralığında çalışır ve 14-SOIC SMD pakettedir. Tepe çıkış akımı source 1.9 A, sink 2.3 A; çalışma sıcaklığı -40°C ile 150°C (TJ) aralığındadır.
IR21834STRPBF IC GATE DRVR HALF-BRIDGE 14SOIC
| Ürün Kodu | IR21834STRPBF |
| Channel Type | Independent |
| Current - Peak Output (Source, Sink) | 1.9A, 2.3A |
| Driven Configuration | Half-Bridge |
| Gate Type | IGBT, N-Channel MOSFET |
| High Side Voltage - Max (Bootstrap) | 600 V |
| Input Type | Inverting, Non-Inverting |
| Logic Voltage - VIL, VIH | 0.8V, 2.7V |
| Mounting Type | Surface Mount |
| Number of Drivers | 2 |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Part Status | Active |
| Rise / Fall Time (Typ) | 40ns, 20ns |
| Supplier Device Package | 14-SOIC |
| Voltage - Supply | 10V ~ 20V |
