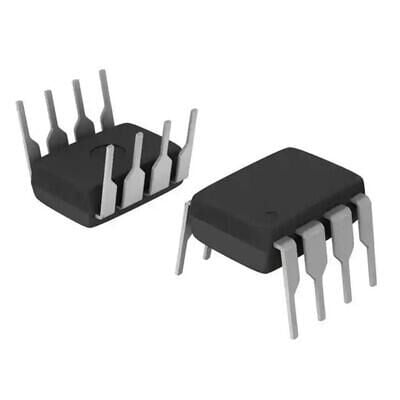

Infineon IR2153DPBF Half-Bridge Gate Driver Entegre Devre
IR2153DPBF
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- IR2153
Infineon IR2153DPBF Half-Bridge Gate Driver Entegre Devre Hakkında
Infineon IR2153DPBF, RC giriş devreli half-bridge kapı sürücü entegresidir ve N-kanal MOSFET sürmek için 2 sürücü çıkışı sunar. 10V–15.6V besleme aralığında çalışır, yüksek taraf önyükleme gerilimi maksimum 600V’tur. Through-hole montaj için 8-PDIP (8-DIP 7.62mm) pakettedir ve çalışma sıcaklığı -40°C ile 125°C arasındadır.
IR2153DPBF Half-Bridge Gate Driver IC RC Input Circuit 8-PDIP
| Ürün Kodu | IR2153DPBF |
| Paketleme | Tube |
| Part Status | Not For New Designs |
| Sürücü Konfigürasyonu | Half-Bridge |
| Kanal Tipi | Synchronous |
| Sürücü Sayısı | 2 |
| Kapı Tipi | N-Channel MOSFET |
| Gerilim - Besleme | 10V ~ 15.6V |
| Lojik Gerilim - VIL, VIH | - |
| Akım - Tepe Çıkışı (Kaynak, Çıkış) | - |
| Giriş Tipi | RC Input Circuit |
| Yüksek Taraf Gerilimi - Maksimum ( Önyükleme) | 600V |
| Yükselme / Düşme Süresi (Tip) | 80ns, 45ns |
| Çalışma Sıcaklığı | -40°C ~ 125°C (TJ) |
| Montaj Tipi | Through Hole |
| Paket / Kılıf | 8-DIP (0.300", 7.62mm) |
| Tedarikçi Paketleme | 8-PDIP |
