Görseller temsilidir, tam özellikler için datasheet'e bakınız.

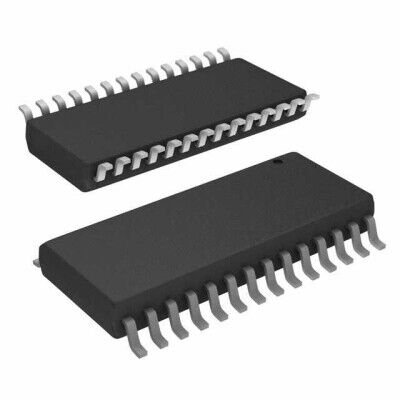

Infineon IMI111T046HXUMA1 3Yarım Köprü IGBT Motor Sürücü Entegre Devre
IMI111T046HXUMA1
- Üretici
- Infineon
- Kategori
- Kılıf / Paket
- —
- Aile / Seri
- IMI111T046
Infineon IMI111T046HXUMA1 3Yarım Köprü IGBT Motor Sürücü Entegre Devre Hakkında
Infineon IMI111T046HXUMA1, IGBT teknolojili tam entegre kontrol ve güç katına sahip çok fazlı motor sürücüdür. Analog, PWM ve UART arayüzlerini destekler; 4A çıkış akımı ve 600V yük gerilimi ile fan motor sürücü uygulamalarında kullanılır. 22-SOIC (PG-DSO-22-1) SMD kılıftadır ve -40°C ile 105°C aralığında çalışır.
IMI111T046HXUMA1 22-SOIC (0.295", 7.50mm Width), 22 Leads kılıfta üretilmiştir. Multiphase Motor Driver IGBT Analog, PWM, UART PG-DSO-22-1
| Ürün Kodu | IMI111T046HXUMA1 |
| Motor Type - Stepper | Multiphase |
| Motor Type - AC, DC | AC, Synchronous |
| Function | Driver - Fully Integrated, Control and Power Stage |
| Output Configuration | Half Bridge (3) |
| Interface | Analog, PWM, UART |
| Technology | IGBT |
| Step Resolution | - |
| Applications | Fan Motor Driver |
| Current - Output | 4A |
| Voltage - Supply | 3V ~ 5.5V, 13.5V ~ 16.5V |
| Voltage - Load | 600V |
| Operating Temperature | -40°C ~ 105°C (TA) |
| Mounting Type | Surface Mount |
| Package / Case | 22-SOIC (0.295", 7.50mm Width), 22 Leads |
| Supplier Device Package | PG-DSO-22-1 |
